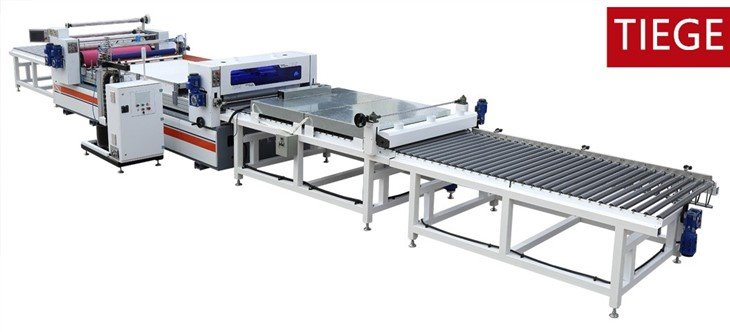

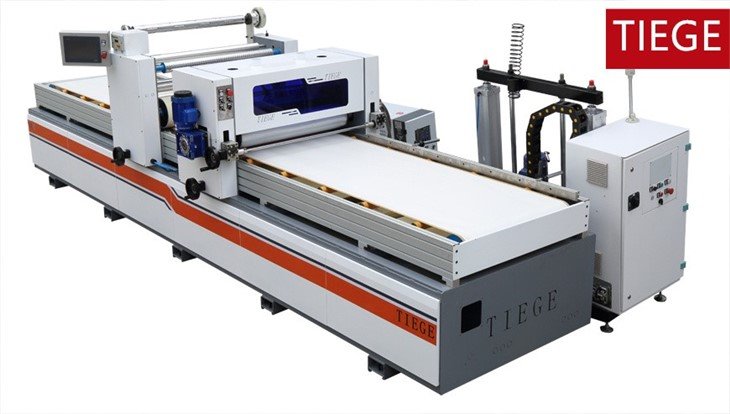

ПУР линија за ламинирање намештаја

Производна линија Пур ламинирања високог сјаја

(Погодно за материјал у ролни: папир, ПП, ПЕТ, ПВЦ, итд.), Акрилни лист

Један: Ова производна линија користи професионални прецизни апликатор врућег лепка, који се професионално користи за фурнир са равним плочама. Погодан је за производњу панела од фурнира високог сјаја, ормара и панела за врата намештаја, панела у облику саћа и панела од пене.

1. Материјали за облагање

Филм високог сјаја, акрил, ватроотпорна плоча, ПВЦ плоча и метална плоча, итд., ПЕ, ПЕТ, ПВЦ фолија, МДФ лим итд.

2. Материјал плоче

МДФ плоча, иверица, плоча од пене и језгро врата са саћем итд.

3. Користите лепак

ПУР реактивни полиуретански лепак за топљење.

4. Корисници

Намештај, ормари, произвођачи равних врата, нове фабрике грађевинског материјала, врхунске фабрике украсних плоча итд.

Тецхницал Параметер

● Радна дебљина: 3-30 мм

● Минимална дужина листа: 700 мм

● Максимална ширина листа 1220 мм

● Укупна снага: 56/кв

● Максимални пречник ролне филма: 400 мм

● Тежина: 5000 кг

● Величина изгледа: 12000 к 1980 к 265 0 мм

● Укупна брзина контроле целе машине: 0-16м/мин

● Растојање плоче: 10-20 мм

● Ширина обраде: 1220 мм

● Дебљина обраде: 3-30 мм

● Радна висина: 950±50мм

● Дужина обраде: 1800мм-2800мм (сечено ручно за оне испод 1800мм)

● Тежина оптерећења: 70 кг

● Отвор усисне цеви: Φ8мм

● Потрошња ваздуха: 2 кубна метра

● Ваздушни притисак: 0.6Мпа

Технолошки процес: Доводни транспортер-машина за чишћење прашине -тунел у пећници-машина за наношење ПУР лепка -ауто утоваривач акрилних листова -машина за ламинирање са дуплим групама----аутоматски серво резач траке ---3м излазни транспортер.

Назив, модел и количина купљене опреме:

Серијски број	Назив опреме	Специфицатион Модел	Количина
1	Транспортер 1	ТГ1500*63*950	1
2	Машина за чишћење прашине	Тип бубња	2
3	ОВЕН	1КВ/ПЦС	1
4	ПУР распршивач лепка	5800*1300*4кв
5	Систем вентилатора лож уља	24КВ	1
6	Машина за топљење ПУР лепка	55 галона	1
7	Аутоматско учитавање уређаја за акрилне плоче	Л4000кВ1500кЛ1600мм	1
8	Машина за ламинирање	Л850кВ2000кХ2200мм	1
9	Ауто серво резач стаза		1

-- Производни циклус је 40 дана.

-- Гарантни рок је 1 година, гумени ваљак је гарантован 3 месеца, а електрични мотор 6 месеци.

Обим примене целе линије

● Укупна брзина контроле целе машине: 0-16м/мин

● Растојање плоче: 10-20 мм

● Ширина обраде: 1220 мм

● Дебљина обраде: 3-30 мм

● Радна висина: 950±50мм

● Дужина обраде: 1800мм-2800мм (сечено ручно за оне испод 1800мм)

● Тежина оптерећења: 70 кг

● Укупна снага целе машине: 69кв

● Отвор усисне цеви: Φ8мм

● Потрошња ваздуха: 2 кубна метра

● Ваздушни притисак: 0.6Мпа

Ток процеса: транспортер за храњење-уклањање прашине-лепљиви ваљак-сушење тунела-премаз-везивање-праћење и храњење листова за сечење----Машина за пресовање са двоструком групом----3м транспортног реда.

Опис делова машине

Транспортер	Л3000 *В1500*Х950ММ
Мак.радна ширина	1300мм
Мак.радна дужина	3000мм
Радна висина	950±50мм
Брзина	0-20м/мин

- Транспортни сталак је заварен по мери са квадратним цевима 80 * 80, а структура је чврста и поуздана.

-Транспортни ваљак је направљен од прецизно извучене бешавне челичне цеви прекривене гумом, која има мали излаз, стабилан транспорт и не изазива трење и неравнине на површини производа.

-Дужина тела ваљка је 1350мм, а транспортни ред се покреће равном траком у облику '8', са стабилним преносом, ниским вибрацијама и без буке.

-Сваку групу транспортних редова покреће РВ63-75-брзински Борел турбински пужни редуктор, мотор од 0,75кв и брзина конверзије фреквенције; свака групна брзина се повећава пропорционално да би се ефективно контролисало растојање између плоча.

- Транспортни ваљци су распоређени у косом реду, а плоче су увек наслоњене на граничник током процеса транспорта, све док излазне плоче не буду у правој линији.

- Пренесите у две фазе.

Машина за чишћење прашине

Машина за уклањање прашине користи округли ваљак за метење вуне за уклањање прашине. Ротацију ваљка са четкицом покреће редуктор ВФ30Ф-5-6Б14 и мотор од 0,25кв. Покреће се независно и повезан је са 100ММ директним уклањањем прашине

Тубе . Величина четкица је: Φ150КСЛ1556, дужина длаке је: 40 мм,

Пећница

Плоча за предгревање инфрацрвеним лампама, унутра је 9 комада, 1кв/ком, брзо се греје, штеди енергију, фокусна температура. Овде је сврха рада да се ефикасно спречи

3 Инфрацрвени тунел за сушење (дужине 1 метар)

- Структура оквира: К235А гвожђе-златна структура за савијање и заваривање је усвојена, структура је чврста и поуздана, ширина је 300 мм, грејни део: опремљен са 9 инфрацрвених лампи за грејање, снага сваке лампе је 1КВ, брзина грејања је висока, а снага се штеди;

-Принцип управљања усваја фотоелектрични сензор. Када се плоча непрекидно напаја, инфрацрвена лампа ће наставити да се загрева и загрева како би се обезбедила температура. Када плоча престане да се креће, грејање ће се аутоматски прекинути, а плоча ће се аутоматски загрејати када плоча поново уђе.

-Након што се подлога претходно загреје, температура лепка је блиска овом ефекту да би се повећао вискозитет лепка.

ПУР лепак	Л900*В2200*Х2000мм
Ширина лепка	1300мм
Висина Ролл центра	950мм
Величина ваљка	240*1350мм
Воркинг Тхицкнесс	2-30
Брзина	20м/мин
Повер	1.5кв*3

● Структура је два сета ваљака.

А. Машина за једнострано лепљење, користећи грејање уља за пренос топлоте, гумени ваљак за облагање усваја увезени силика гел, највиша температура површине слоја лепка може да достигне 100 степени, а контролни гумени ваљак усваја анилокс ваљак од нерђајућег челика, највиша температура грејања може да достигне 200 степени. Метод преноса усваја независну контролу мотора; горњи ваљак прихвата подизање турбине, а висина подизања се може приказати дигитално. Гумени ваљак се контролише гуменим ваљком са прирубницама на оба краја, а гумена бакарна плоча је прецизно исечена како би се осигурало да лепак не цури током рада.

- Ваљак покреће независни мотор, а доњи ваљак, ваљак за гумени премаз и индукција гуменог премаза су, респективно, независни од мотора који користи једносмерни лежај за ротацију, ротација је стабилна, лепак се равномерно наноси и неће бити зуба узрокованих ланцем током ротације. Стрипес;

Пречник ваљка за лепљење је Φ240мм, а гумени материјал је увезени силиконски материјал, који је отпоран на високе температуре; пречник лепљеног челичног ваљка: 190 ваљак од нерђајућег челика је анилокс ваљак, са 100 призми по квадратном центиметру, који може боље контролисати количину лепка.

--Ширина унутрашњег простора машине за лепљење је 1510 мм, ефективна радна ширина ваљка за гумени премаз и челичног ваљка за гумени премаз је 1350 мм, ефективна радна ширина доњег ваљка је 1300, а доњи ваљак је ужи од површинског ваљка. Функција је да спречи лепљење унутар 1 мм Када је материјал под притиском, контакт између два ваљка изазива лепљење доњег ваљка.

--Лепљени гумени ваљак и лепљени челични ваљак су оба кроз осовине, структура тела ваљка је бешавни челични ваљак са двоструком бешиком, дебљина зида унутрашње бешике је 12 мм са једне стране, а дебљина зида спољашњег бешика је 16 мм, што је чврсто и недеформабилно; Двострука структура бешике Погодна је за циркулацију уља за пренос топлоте, што обезбеђује да температура гуменог ваљка достигне тачку топљења лепка током процеса производње;

Систем вентилатора за лож уље

● Снага: 24Кв

Опремљен машином за температуру уља од 24КВ, температура челичног ваљка обложеног гумом је температура тачке топљења лепка - медијум који се користи у машини за температуру уља је уље за пренос топлоте: уље за пренос топлоте високе температуре од 200 степени.

- Након што се уље загреје, директно се уводи у ваљак за гумени премаз и челични ваљак за гумени премаз машине за облагање. У будућој поправци и одржавању, све док се цев за грејање мења, нема потребе за растављањем машине за премазивање.

- У водећој позицији код машине за лепљење, машина за лепљење користи ротациони спој, који не утиче на циркулацију уља.

Аутоматско учитавање уређаја за акрилне плоче

● Аутоматско учитавање акрила, ХПЛ плоча помоћу вакуумске сисаљке, 0,75кв.

Машина за ламинирање	Л850кВ2000кХ2200мм
Величина ваљка	240к1350мм (четири ваљка)
Снага машине	2.2кв

● Две групе ваљака за ламинирање, први је гумени ваљак, други је грејни ваљак од нерђајућег челика.

користећи регулатор за ширење и затезање ваздуха за држање папира.

Снага машине: 2.2кв

Режим преноса усваја синхрони појас, а пренос је стабилан, вибрације и празнине.

-Подешавање подизања користи клизне шине од нерђајућег челика за постизање синхроног подизања и јаке силе притиска.

- Осовина за довод папира је осовина на надувавање, пнеуматска је магнетна кочница у праху од 10 кг, а регулатор напетости контролише напетост. Напетост је стабилна и нема зазора.

Ауто серво резач стаза

●Брзина: 1-20м/мин

Усвојите контролу праћења базе серво тестере, серво мотор за праћење: 0,75кв, серво мотор са бочним погоном: 0,37кв, мотор за сечење високе фреквенције: 0,37кв.

Транспортер	Л3000КСВ1500КСХ950ММ
Мак .радна ширина	1300мм
Макс. радна дужина	4000мм
Брзина	0-20м/мин

● Носач транспортера је заварен по мери са квадратним цевима 80*80, а структура је чврста и поуздана.

-Транспортни ваљак је направљен од прецизно извучене бешавне челичне цеви прекривене гумом, која има мали излаз, стабилан транспорт и не изазива трење и неравнине на површини производа;

-Дужина тела ваљка је 1350мм, а транспортни ред се покреће равном траком у облику '8', са стабилним преносом, ниским вибрацијама и без буке;

-Сваку групу транспортних редова покреће РВ63-75-брзински Борел турбински пужни редуктор, мотор од 0,75кв и брзина конверзије фреквенције; свака групна брзина се повећава пропорционално да би се ефективно контролисало растојање између плоча;

- Транспортни ваљци су распоређени у косом реду, а плоче су увек наслоњене на граничник током процеса транспорта, све док излазне плоче не буду у правој линији.
