Nábytok na laminovanie PUR

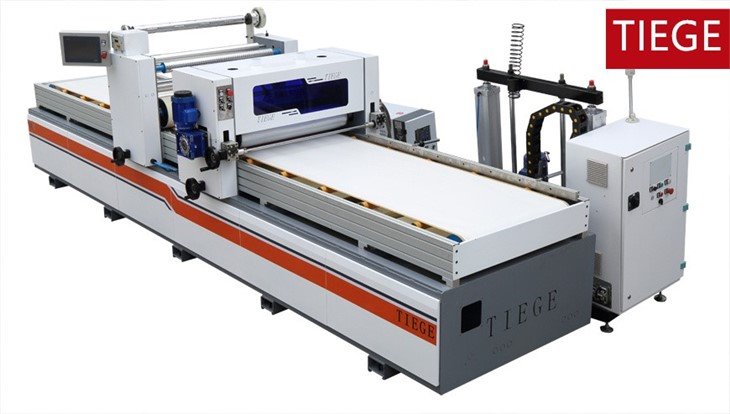

Výrobná linka na laminovanie Pur s vysokým leskom

(Vhodné pre rolkový materiál: papier, PP, PET, PVC atď.), Akrylový plech

Jedna: Táto výrobná linka používa profesionálny presný aplikátor tavného lepidla, ktorý sa profesionálne používa na dyhu plochých panelov. Je vhodný na výrobu dyhových panelov s vysokým leskom, skriniek a nábytkových dvierok, voštinových panelov a penových panelov.

1. Obkladové materiály

Vysokolesklá fólia, akrylová, ohňovzdorná doska, PVC doska a kovová doska atď., PE, PET, PVC fólia, MDF fólia atď.

2. Materiál dosky

MDF doska, drevotriesková doska, penová doska a voštinová jadrová doska dverí atď.

3. Použite lepidlo

PUR reaktívne polyuretánové tavné lepidlo.

4. Používatelia

Nábytok, skrine, výrobcovia plochých dverí, továrne na nové stavebné materiály, továrne na špičkové dekoratívne dosky atď.

Technický parameter

● Pracovná hrúbka: 3-30 mm

● Minimálna dĺžka listu: 700 mm

● Maximálna šírka plechu 1220 mm

● Celkový výkon: 56/kw

● Maximálny priemer kotúča fólie: 400 mm

● Hmotnosť: 5000 kg

● Veľkosť vzhľadu: 12000 x 1980 x 265 0mm

● Celková rýchlosť ovládania celého stroja: 0-16m/min

● Vzdialenosť medzi platňami: 10-20 mm

● Šírka spracovania: 1220 mm

● Hrúbka spracovania: 3-30mm

● Pracovná výška: 950±50mm

● Dĺžka obrábania: 1 800 mm – 2 800 mm (rezané ručne pre osoby menšie ako 1 800 mm)

● Hmotnosť nákladu: 70 kg

● Otvor sacieho potrubia: Φ8 mm

● Spotreba vzduchu: 2 metre kubické

● Tlak vzduchu: 0,6 MPa

Technologický proces: Vstupný dopravník-stroj na čistenie od prachu -tunel v peci-stroj na natieranie PUR lepidla -automatický nakladač akrylových plechov -laminovací stroj s dvojitými skupinami----automatická servopásová fréza ---3m výstupný dopravník.

Názov, model a množstvo zakúpeného zariadenia:

Sériové číslo	Názov zariadenia	Model špecifikácie	Množstvo
1	Dopravník 1	TG1500*63*950	1
2	Stroj na čistenie od prachu	Typ bubna	2
3	RÚRA	1 kW/ks	1
4	Stierač PUR lepidla	5800*1300*4kw
5	Systém ventilátora vykurovacieho oleja	24 kW	1
6	Stroj na tavenie PUR lepidla	55 galónov	1
7	Automatické načítanie zariadenia na akrylové fólie	D4000xŠ1500xD1600mm	1
8	Laminovací stroj	D850xŠ2000xV2200 mm	1
9	Automatická servo fréza pásov		1

-- Výrobný cyklus je 40 dní.

-- Záručná doba je 1 rok, na gumený valec je záruka 3 mesiace a na elektromotor je 6 mesiacov.

Rozsah použitia celej rady

● Celková rýchlosť ovládania celého stroja: 0-16m/min

● Vzdialenosť medzi platňami: 10-20 mm

● Šírka spracovania: 1220 mm

● Hrúbka spracovania: 3-30 mm

● Pracovná výška: 950±50mm

● Dĺžka obrábania: 1 800 mm – 2 800 mm (rezané ručne pre osoby menšie ako 1 800 mm)

● Hmotnosť nákladu: 70 kg

● Celkový výkon celého stroja: 69kw

● Otvor sacieho potrubia: Φ8 mm

● Spotreba vzduchu: 2 metre kubické

● Tlak vzduchu: 0,6 MPa

Priebeh procesu: Podávací dopravník-odstraňovanie prachu-lepkavý valček-sušiaci tunel-nanášanie-lepenie-sledovanie a podávanie rezacích listov Zariadenie ---- Dvojskupinový lisovací stroj ---- 3m rad dopravníkov.

Popis častí stroja

Dopravník	L3000 *Š1500*V950MM
Max.pracovná šírka	1300 mm
Max.pracovná dĺžka	3000 mm
Pracovná výška	950 ± 50 mm
Rýchlosť	0-20 m/min

- Dopravníkový regál je na mieru zvarený s 80 x 80 štvorcovými rúrkami a konštrukcia je pevná a spoľahlivá.

- Dopravný valec je vyrobený z presne ťahanej bezšvíkovej oceľovej rúrky potiahnutej gumou, ktorá má malú hádzavosť, stabilnú dopravu a nespôsobuje trenie a hrbole na povrchu výrobku.

- Dĺžka tela valca je 1350 mm a dopravný rad je poháňaný plochým remeňom v tvare '8', so stabilným prevodom, nízkymi vibráciami a žiadnym hlukom.

- Každá skupina dopravných radov je poháňaná závitovkovým reduktorom turbíny Borel RV63-75, motorom 0,75 kW a rýchlosťou konverzie frekvencie; rýchlosť každej skupiny sa zvyšuje proporcionálne, aby sa účinne kontrolovala vzdialenosť medzi doskami.

- Dopravné valčeky sú usporiadané v šikmom rade a dosky sú počas procesu dopravy vždy opreté o doraz, kým výstupné dosky nie sú v priamke.

-Prenášajte v dvoch fázach.

Stroj na čistenie prachu

Stroj na odstraňovanie prachu využíva okrúhly valec na zametanie vlny na odstránenie prachu. Rotáciu kefového valca poháňa redukcia VF30F-5-6B14 a motor 0,25kw. Je poháňaný nezávisle a pripojený k 100MM priamemu odstraňovaniu prachu

Rúrka . Veľkosť štetcov je: Φ150XL1556, dĺžka vlasov je: 40 mm,

Rúra

Predhrievacia doska infračervenými lampami, vo vnútri je 9 kusov, 1kw/ks, rýchle zahrievanie, úspora energie, teplota zaostrenia. Tu je cieľom práce účinne predchádzať

3 infračervený sušiaci tunel (dĺžka 1 meter)

-Konštrukcia rámu: Ohýbacia a zváracia konštrukcia zo železného zlata Q235A je prijatá, konštrukcia je pevná a spoľahlivá, šírka je 300 mm, vykurovacia časť: vybavená 9 infračervenými vykurovacími lampami, výkon každej lampy je 1 kW, rýchlosť ohrevu je vysoká a energia sa šetrí;

-Princíp ovládania využíva fotoelektrický snímač. Keď je platňa nepretržite podávaná, infračervená lampa bude pokračovať v zahrievaní a zahrievaní, aby sa zabezpečila teplota. Keď sa platňa prestane hýbať, ohrev sa automaticky preruší a platňa sa automaticky zahreje, keď sa platňa opäť zasunie.

-Po predhriatí substrátu je teplota lepidla blízka tomuto efektu, aby sa zvýšila viskozita lepidla.

PUR lepidlo nátierka	D900*Š2200*V2000mm
Šírka lepidla	1300 mm
Výška centra Roll	950 mm
Veľkosť valčeka	240 * 1350 mm
Pracovná hrúbka	2-30
Rýchlosť	20 m/min
Sila	1,5 kW*3

● Štruktúru tvoria dve sady valčekov.

A. Jednostranný lepiaci stroj, využívajúci ohrev oleja na prenos tepla, poťahový gumový valec prijíma dovezený silikagél, najvyššia teplota povrchu vrstvy lepidla môže dosiahnuť 100 stupňov a riadiaci gumový valec používa aniloxový valec z nehrdzavejúcej ocele, najvyššia teplota ohrevu môže dosiahnuť 200 stupňov. Spôsob prenosu využíva nezávislé ovládanie motora; horný valec využíva zdvíhanie turbíny a výšku zdvihu je možné zobraziť digitálne. Gumový valec je ovládaný gumovým valčekom s prírubami na oboch koncoch a gumová medená doska je presne vyrezaná, aby sa zabezpečilo, že lepidlo pri práci nevyteká.

- Valec je poháňaný nezávislým motorom a spodný valec, pogumovaný valec a indukcia pogumovania sú nezávislé od motora pomocou jednosmerného ložiska na otáčanie, rotácia je stabilná, lepidlo je rovnomerne nanesené a počas rotácie nebudú žiadne zuby spôsobené reťazou. Prúžky;

Priemer lepiaceho valčeka je Φ240 mm a gumový materiál je dovážaný silikónový materiál, ktorý je odolný voči vysokej teplote; priemer lepeného oceľového valčeka: 190 valček z nehrdzavejúcej ocele je aniloxový valec so 100 hranolmi na štvorcový centimeter, ktorý dokáže lepšie kontrolovať množstvo lepidla.

--Šírka vnútorného priestoru lepiaceho stroja je 1510 mm, efektívna pracovná šírka pogumovaného valca a oceľového valca na pogumovanie je 1350 mm, efektívna pracovná šírka spodného valca je 1300 a spodný valec je užší ako povrchový valec. Funkciou je zabrániť prilepeniu do 1 mm Keď je materiál pod tlakom, kontakt medzi dvoma valcami spôsobí prilepenie spodného valca.

-- Lepený gumový valec a lepený oceľový valec sú obidva priechodné hriadele, konštrukcia tela valca je bezšvíkový oceľový valec s dvojitým mechúrom, hrúbka steny vnútorného mechúra je 12 mm na jednej strane a hrúbka steny vonkajšieho mechúra je 16 mm, čo je pevné a nedeformovateľné; dvojitá štruktúra močového mechúra Prispieva k cirkulácii oleja na prenos tepla, čo zaisťuje, že teplota gumového valca dosiahne teplotu topenia lepidla počas výrobného procesu;

Systém ventilátora vykurovacieho oleja

● Výkon: 24Kw

Teplota pogumovaného oceľového valca, ktorý je vybavený strojom na teplotu oleja 24 kW, je teplota topenia lepidla - médium používané v stroji na meranie teploty oleja je olej na prenos tepla: vysokoteplotný olej na prenos tepla 200 stupňov.

- Po zahriatí oleja sa priamo privádza do pogumovaného valca a oceľového valca na pogumovanie poťahovacieho stroja. Pri budúcej oprave a údržbe, pokiaľ sa vymení vykurovacia trubica, nie je potrebné rozoberať poťahovací stroj.

- V polohe vedenia s olepovačkou používa olepovačka rotačný kĺb, ktorý neovplyvňuje cirkuláciu oleja.

Automatické načítanie pre zariadenie s akrylovými listami

● Automatické nakladanie akrylu, HPL plechu pomocou vákuovej prísavky, 0,75 kW.

Laminovací stroj	D850xŠ2000xV2200 mm
Veľkosť valčeka	240 x 1350 mm (štyri valčeky)
Výkon stroja	2,2 kW

● Dve skupiny valcov laminovania, prvý je gumený valec, druhý je vyhrievací valec z nehrdzavejúcej ocele.

pomocou regulátora rozpínania a napínania vzduchu na držanie papiera.

Výkon stroja: 2,2 kW

Prevodový režim využíva synchrónny remeň a prevod je stabilný, vibrácie a medzery.

-Nastavenie zdvíhania využíva posuvné koľajnice z nehrdzavejúcej ocele na dosiahnutie synchrónneho zdvíhania a silnej prítlačnej sily.

- Hriadeľ na podávanie papiera je nafukovací hriadeľ, pneumatická je 10 kg magnetická prášková brzda a regulátor napätia ovláda napätie. Napätie je stabilné a nie je žiadna medzera.

Auto Servo Track Cutter

●Rýchlosť: 1-20 m/min

Prijmite riadenie sledovania základne servo píly, servomotor na sledovanie: 0,75 kW, servomotor s bočným pohonom: 0,37 kW, motor na vysokofrekvenčné rezanie: 0,37 kW.

Dopravník	L3000XW1500XH950MM
Max .pracovná šírka	1300 mm
Max. pracovná dĺžka	4000 mm
Rýchlosť	0-20 m/min

● Dopravníkový regál je na mieru zvarený s 80*80 štvorcovými rúrkami a konštrukcia je pevná a spoľahlivá.

- Dopravný valec je vyrobený z presne ťahanej bezšvíkovej oceľovej rúrky potiahnutej gumou, ktorá má malú hádzavosť, stabilnú dopravu a nespôsobuje trenie a hrbole na povrchu výrobku;

- Dĺžka tela valca je 1350 mm a dopravný rad je poháňaný plochým remeňom v tvare '8', so stabilným prevodom, nízkymi vibráciami a žiadnym hlukom;

- Každá skupina dopravných radov je poháňaná závitovkovým reduktorom turbíny Borel RV63-75, motorom 0,75 kW a rýchlosťou konverzie frekvencie; rýchlosť každej skupiny sa zvyšuje proporcionálne, aby sa účinne riadila vzdialenosť medzi doskami;

- Dopravné valčeky sú usporiadané v šikmom rade a dosky sú počas procesu dopravy vždy opreté o doraz, kým výstupné dosky nie sú v priamke.
