| मात्रा: | |
|---|---|
(रोल सामग्री के लिए उपयुक्त: कागज, पीपी, पीईटी, पीवीसी, आदि), ऐक्रेलिक शीट

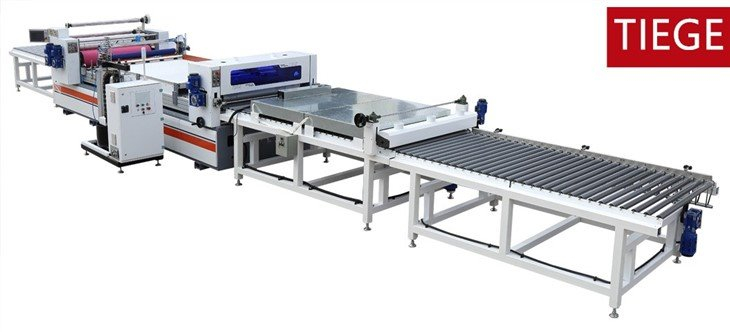

एक: यह उत्पादन लाइन एक पेशेवर सटीक हॉट मेल्ट ग्लू एप्लिकेटर का उपयोग करती है, जिसका उपयोग पेशेवर रूप से फ्लैट पैनल लिबास के लिए किया जाता है। यह उच्च चमक वाले लिबास पैनल, अलमारियाँ और फर्नीचर दरवाजा पैनल, हनीकॉम्ब पैनल और फोम पैनल के उत्पादन के लिए उपयुक्त है।
हाईग्लॉस फिल्म, ऐक्रेलिक, फायरप्रूफ बोर्ड, पीवीसी बोर्ड और मेटल बोर्ड, आदि, पीई, पीईटी, पीवीसी फिल्म, एमडीएफ शीट, आदि।
एमडीएफ बोर्ड, पार्टिकल बोर्ड, फोम बोर्ड और हनीकॉम्ब डोर कोर बोर्ड, आदि।
पुर प्रतिक्रियाशील पॉलीयुरेथेन गर्म पिघल चिपकने वाला।
फ़र्निचर, अलमारियाँ, फ़्लैट दरवाज़ा निर्माता, नई निर्माण सामग्री फ़ैक्टरियाँ, उच्च-स्तरीय सजावटी बोर्ड फ़ैक्टरियाँ, आदि।
● कार्यशील मोटाई: 3-30 मिमी
● न्यूनतम शीट की लंबाई: 700 मिमी
● अधिकतम शीट चौड़ाई 1220 मिमी
● कुल बिजली: 56/किलोवाट
● फिल्म रोल का अधिकतम व्यास: 400 मिमी
● वजन: 5000 किग्रा
● उपस्थिति का आकार: 12000 x 1980 x 265 0 मिमी
● पूरी मशीन की कुल नियंत्रण गति: 0-16 मी/मिनट
● प्लेट की दूरी: 10-20 मिमी
● प्रसंस्करण चौड़ाई: 1220 मिमी
● प्रसंस्करण मोटाई: 3-30 मिमी
● कार्य ऊंचाई: 950±50 मिमी
● मशीनिंग लंबाई: 1800 मिमी-2800 मिमी (1800 मिमी से नीचे वालों के लिए मैन्युअल हाथ से काटें)
● भार भार: 70 किग्रा
● इनटेक पाइप पोर्ट: Φ8mm
● हवा की खपत: 2 घन मीटर
● वायुदाब: 0.6Mpa
तकनीकी प्रक्रिया: इनफीड कन्वेयर-डस्ट क्लीन मशीन-ओवन टनल-पीयूआर ग्लू स्प्रेड मशीन-ऐक्रेलिक शीट ऑटो लोडर-डबल ग्रुप लैमिनेटिंग मशीन----ऑटो सर्वो ट्रैक कटर---3 मीटर आउट कन्वेयर।
खरीदे गए उपकरण का नाम, मॉडल और मात्रा:
क्रम संख्या |
उपकरण का नाम |
विशिष्टता मॉडल |
मात्रा |
1 |
कन्वेयर 1 |
टीजी1500*63*950 |
1 |
2 |
धूल साफ़ करने वाली मशीन |
ड्रम प्रकार |
2 |
3 |
ओवन |
1 किलोवाट/पीसीएस |
1 |
4 |
पुर गोंद स्प्रेडर |
5800*1300*4kw |
|
5 |
ताप तेल ब्लोअर प्रणाली |
24 किलोवाट |
1 |
6 |
पुर गोंद पिघलने की मशीन |
55 गैलन |
1 |
7 |
ऐक्रेलिक शीट डिवाइस के लिए ऑटो लोड |
L4000xW1500xL1600mm |
1 |
8 |
परतबंदी मशीन |
L850xW2000xH2200mm |
1 |
9 |
ऑटो सर्वो ट्रैक कटर |
1 |
--उत्पादन चक्र 40 दिन का है.
- वारंटी अवधि 1 वर्ष है, रबर रोलर की गारंटी 3 महीने है, और विद्युत मोटर की गारंटी 6 महीने है।
● पूरी मशीन की कुल नियंत्रण गति: 0-16 मी/मिनट
● प्लेट की दूरी: 10-20 मिमी
● प्रसंस्करण चौड़ाई: 1220 मिमी
● प्रसंस्करण मोटाई: 3-30 मिमी
● कार्य ऊंचाई: 950±50 मिमी
● मशीनिंग लंबाई: 1800 मिमी-2800 मिमी (1800 मिमी से नीचे वालों के लिए मैन्युअल हाथ से काटें)
● भार भार: 70 किग्रा
● पूरी मशीन की कुल शक्ति: 69kw
● इनटेक पाइप पोर्ट: Φ8mm
● हवा की खपत: 2 घन मीटर
● वायुदाब: 0.6Mpa
प्रक्रिया प्रवाह: फीडिंग कन्वेयर-धूल हटाना-चिपचिपा रोलर-सुखाने वाली सुरंग-कोटिंग-बॉन्डिंग-ट्रैकिंग और कटिंग-शीट फीडिंग डिवाइस----डबल-ग्रुप प्रेसिंग मशीन----3 मीटर कन्वेयर पंक्ति।
कन्वेयर |
L3000 *W1500*H950MM |
अधिकतम कार्य चौड़ाई |
1300 मिमी |
अधिकतम कार्य लंबाई |
3000 मिमी |
काम करने की ऊंचाई |
950±50मिमी |
रफ़्तार |
0-20 मी/मिनट |
-कन्वेयर रैक 80*80 वर्ग ट्यूबों के साथ दर्जी-वेल्डेड है, और संरचना दृढ़ और विश्वसनीय है।
-कन्वेइंग रोलर रबर से ढकी हुई सटीक रूप से खींची गई सीमलेस स्टील ट्यूब से बना है, जिसमें छोटा रनआउट, स्थिर कन्वेइंग होता है, और उत्पाद की सतह पर घर्षण और धक्कों का कारण नहीं बनता है।
-रोलर बॉडी की लंबाई 1350 मिमी है, और संदेश पंक्ति '8' आकार के फ्लैट बेल्ट द्वारा संचालित होती है, जिसमें स्थिर संचरण, कम कंपन और कोई शोर नहीं होता है।
-संवहन पंक्तियों का प्रत्येक समूह RV63-75-स्पीड बोरेल टरबाइन वर्म रिड्यूसर, 0.75kw मोटर और आवृत्ति रूपांतरण गति द्वारा संचालित होता है; प्लेटों के बीच की दूरी को प्रभावी ढंग से नियंत्रित करने के लिए प्रत्येक समूह की गति को आनुपातिक रूप से बढ़ाया जाता है।
-कन्वेयर रोलर्स को एक तिरछी पंक्ति में व्यवस्थित किया जाता है, और कन्वेयर प्रक्रिया के दौरान प्लेटें हमेशा स्टॉप के खिलाफ झुकी रहती हैं, जब तक कि आउटपुट प्लेटें एक सीधी रेखा में न हों।
- दो चरणों में पहुंचाएं।
धूल हटाने वाली मशीन धूल हटाने के लिए ऊन साफ़ करने वाले गोल रोलर का उपयोग करती है। ब्रश रोलर का घुमाव VF30F-5-6B14 रेड्यूसर और 0.25kw मोटर द्वारा संचालित होता है। यह स्वतंत्र रूप से संचालित होता है और 100MM प्रत्यक्ष धूल हटाने से जुड़ा होता है
नली । ब्रश का आकार है: Φ150XL1556, बालों की लंबाई है: 40 मिमी,
इन्फ्रारेड लैंप द्वारा प्रीहीटिंग बोर्ड, अंदर 9 टुकड़े हैं, 1 किलोवाट/पीसी, तेजी से हीटिंग, बिजली बचाएं, तापमान पर ध्यान केंद्रित करें। यहां कार्य का उद्देश्य प्रभावी ढंग से रोकथाम करना है
3 इन्फ्रारेड सुखाने वाली सुरंग (1 मीटर लंबी)
-फ़्रेम संरचना: Q235A लौह-सोना झुकने और वेल्डिंग संरचना को अपनाया जाता है, संरचना दृढ़ और विश्वसनीय है, चौड़ाई 300 मिमी है, हीटिंग भाग: 9 अवरक्त हीटिंग लैंप से सुसज्जित, प्रत्येक लैंप की शक्ति 1KW है, हीटिंग की गति अधिक है, और बिजली की बचत होती है;
-नियंत्रण सिद्धांत एक फोटोइलेक्ट्रिक सेंसर को अपनाता है। जब प्लेट को लगातार खिलाया जाता है, तो तापमान सुनिश्चित करने के लिए इन्फ्रारेड लैंप गर्म और गर्म होता रहेगा। जब प्लेट हिलना बंद कर देगी, तो हीटिंग अपने आप बंद हो जाएगी और जब प्लेट दोबारा आएगी तो प्लेट अपने आप गर्म हो जाएगी।
-सब्सट्रेट के पहले से गरम होने के बाद, गोंद की चिपचिपाहट बढ़ाने के लिए गोंद का तापमान इस प्रभाव के करीब होता है।
पुर गोंद स्प्रेड |
L900*W2200*H2000mm |
गोंद की चौड़ाई |
1300 मिमी |
रोल सेंटर की ऊंचाई |
950 मिमी |
रोलर का आकार |
240*1350मिमी |
कार्यशील मोटाई |
2-30 |
रफ़्तार |
20मी/मिनट |
शक्ति |
1.5 किलोवाट*3 |
● संरचना रोलर्स के दो सेट है।
A. सिंगल-साइडेड ग्लूइंग मशीन, हीट ट्रांसफर ऑयल हीटिंग का उपयोग करके, कोटिंग रबर रोलर आयातित सिलिका जेल को अपनाता है, गोंद परत की सतह का उच्चतम तापमान 100 डिग्री तक पहुंच सकता है, और नियंत्रण रबर रोलर स्टेनलेस स्टील अनिलॉक्स रोलर को अपनाता है, उच्चतम हीटिंग तापमान 200 डिग्री तक पहुंच सकता है। ट्रांसमिशन विधि स्वतंत्र मोटर नियंत्रण को अपनाती है; ऊपरी रोलर टरबाइन उठाने को अपनाता है, और उठाने की ऊंचाई को डिजिटल रूप से प्रदर्शित किया जा सकता है। रबर रोलर को रबर रोलर द्वारा दोनों सिरों पर फ्लैंज के साथ नियंत्रित किया जाता है, और यह सुनिश्चित करने के लिए रबर तांबे की प्लेट को सटीक रूप से काटा जाता है कि काम करते समय गोंद लीक न हो।
- रोलर एक स्वतंत्र मोटर द्वारा संचालित होता है, और निचला रोलर, रबर कोटिंग रोलर, और रबर कोटिंग इंडक्शन क्रमशः घूमने के लिए एक तरफा असर का उपयोग करके मोटर से स्वतंत्र होते हैं, रोटेशन स्थिर होता है, गोंद समान रूप से लगाया जाता है, और रोटेशन के दौरान श्रृंखला के कारण कोई दांत नहीं होंगे। धारियाँ;
गोंद रोलर का व्यास Φ240 मिमी है, और रबर सामग्री आयातित सिलिकॉन सामग्री है, जो उच्च तापमान के लिए प्रतिरोधी है; चिपके हुए स्टील रोलर का व्यास: 190 स्टेनलेस स्टील रोलर एक एनिलॉक्स रोलर है, जिसमें प्रति वर्ग सेंटीमीटर 100 प्रिज्म होते हैं, जो गोंद की मात्रा को बेहतर ढंग से नियंत्रित कर सकते हैं।
- ग्लूइंग मशीन की आंतरिक जगह की चौड़ाई 1510 मिमी है, रबर कोटिंग रोलर और रबर कोटिंग स्टील रोलर की प्रभावी कार्य चौड़ाई 1350 मिमी है, निचले रोलर की प्रभावी कार्य चौड़ाई 1300 है, और निचला रोलर सतह रोलर की तुलना में संकीर्ण है। इसका कार्य 1 मिमी के भीतर चिपकने से रोकना है जब सामग्री पर दबाव डाला जाता है, तो दो रोलर्स के बीच संपर्क के कारण निचला रोलर चिपक जाता है।
--चिपके हुए रबर रोलर और चिपके हुए स्टील रोलर दोनों शाफ्ट के माध्यम से होते हैं, रोलर बॉडी संरचना एक डबल-ब्लैडर सीमलेस स्टील रोलर है, आंतरिक मूत्राशय की दीवार की मोटाई एक तरफ 12 मिमी है, और बाहरी मूत्राशय की दीवार की मोटाई 16 मिमी है, जो दृढ़ और गैर-विकृत है; डबल ब्लैडर संरचना यह गर्मी हस्तांतरण तेल के संचलन के लिए अनुकूल है, जो यह सुनिश्चित करती है कि उत्पादन प्रक्रिया के दौरान रबर रोलर का तापमान गोंद के पिघलने बिंदु तक पहुंच जाए;
● पावर: 24Kw
24KW तेल तापमान मशीन से सुसज्जित, रबर लेपित स्टील रोलर का तापमान गोंद का पिघलने बिंदु तापमान है-तेल तापमान मशीन में उपयोग किया जाने वाला माध्यम गर्मी हस्तांतरण तेल है: 200 डिग्री का उच्च तापमान गर्मी हस्तांतरण तेल।
- तेल गर्म होने के बाद, इसे सीधे कोटिंग मशीन के रबर कोटिंग रोलर और रबर कोटिंग स्टील रोलर में पेश किया जाता है। भविष्य की मरम्मत और रखरखाव में, जब तक हीटिंग ट्यूब को बदल दिया जाता है, कोटिंग मशीन को अलग करने की कोई आवश्यकता नहीं है।
- ग्लूइंग मशीन के साथ लीड स्थिति में, ग्लूइंग मशीन एक रोटरी जोड़ का उपयोग करती है, जो तेल परिसंचरण को प्रभावित नहीं करती है।
● वैक्यूम सकर द्वारा स्वचालित लोडिंग ऐक्रेलिक, एचपीएल शीट, 0.75 किलोवाट।
परतबंदी मशीन |
L850xW2000xH2200mm |
रोलर का आकार |
240x1350 मिमी (चार रोलर्स) |
मशीन की शक्ति |
2.2 किलोवाट |
● दो समूह रोलर्स लैमिनेटिंग, पहला रबर रोलर है, दूसरा स्टेनलेस स्टील हीटिंग रोलर है।
कागज को पकड़ने के लिए वायु विस्तार और तनाव नियंत्रक का उपयोग करना।
मशीन की शक्ति: 2.2 किलोवाट
ट्रांसमिशन मोड सिंक्रोनस बेल्ट को अपनाता है, और ट्रांसमिशन स्थिर, कंपन और अंतराल है।
-लिफ्टिंग समायोजन सिंक्रोनस लिफ्टिंग और मजबूत दबाव बल प्राप्त करने के लिए स्टेनलेस स्टील स्लाइड रेल का उपयोग करता है।
-पेपर फीडिंग शाफ्ट एक इन्फ्लेटेबल शाफ्ट है, वायवीय 10 किलो चुंबकीय पाउडर ब्रेक है, और तनाव नियंत्रक तनाव को नियंत्रित करता है। तनाव स्थिर है और कोई अंतराल नहीं है.
●गति: 1-20 मी/मिनट
सर्वो सॉ बेस ट्रैकिंग कंट्रोल, सर्वो ट्रैकिंग मोटर: 0.75kw, लेटरल ड्राइव सर्वो मोटर: 0.37kw, हाई-फ़्रीक्वेंसी कटिंग मोटर: 0.37kw अपनाएँ।
कन्वेयर |
L3000XW1500XH950MM |
अधिकतम कार्य चौड़ाई |
1300 मिमी |
अधिकतम. कार्य की लंबाई |
4000 mm |
रफ़्तार |
0-20 मी/मिनट |
● कन्वेयर रैक 80*80 वर्ग ट्यूबों के साथ दर्जी-वेल्डेड है, और संरचना दृढ़ और विश्वसनीय है।
-संदेश देने वाला रोलर रबर से ढकी हुई सटीक रूप से खींची गई सीमलेस स्टील ट्यूब से बना है, जिसमें छोटा रनआउट, स्थिर संवहन होता है, और उत्पाद की सतह पर घर्षण और धक्कों का कारण नहीं बनता है;
-रोलर बॉडी की लंबाई 1350 मिमी है, और संदेश पंक्ति '8' आकार के फ्लैट बेल्ट द्वारा संचालित होती है, जिसमें स्थिर संचरण, कम कंपन और कोई शोर नहीं होता है;
-संवहन पंक्तियों का प्रत्येक समूह RV63-75-स्पीड बोरेल टरबाइन वर्म रिड्यूसर, 0.75kw मोटर और आवृत्ति रूपांतरण गति द्वारा संचालित होता है; प्लेटों के बीच की दूरी को प्रभावी ढंग से नियंत्रित करने के लिए प्रत्येक समूह की गति को आनुपातिक रूप से बढ़ाया जाता है;
-कन्वेयर रोलर्स को एक तिरछी पंक्ति में व्यवस्थित किया जाता है, और कन्वेयर प्रक्रिया के दौरान प्लेटें हमेशा स्टॉप के खिलाफ झुकी रहती हैं, जब तक कि आउटपुट प्लेटें एक सीधी रेखा में न हों।
