| Cantitate: | |
|---|---|
Numele, modelul și cantitatea echipamentelor:
Număr |
Nume |
Model |
Cantitate |
1 |
Dispozitiv de încărcare automată |
Portic (cu linie ferată) |
2 |
2 |
Mașină de curățat praful |
Perie orizontală |
1 |
3 |
Cuptor |
1M |
|
4 |
Mașină de întins lipici PUR |
PUR1350 |
1 |
5 |
Dispozitiv de bord de traducere |
1 |
|
6 |
Dispozitiv de bord 180° |
1 |
|
7 |
Dispozitiv transportator de alăturare a traducerii |
1 |
|
8 |
Mașină de presare rapidă |
1 |
|
9 |
Transportor |
Viteza de control independentă a frecvenței variabile |
15 |

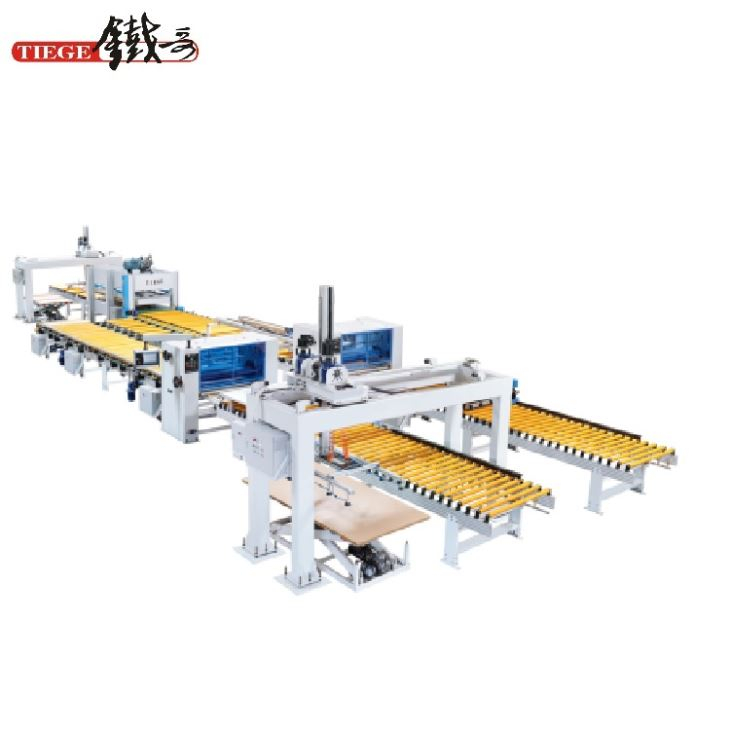

Dispozitiv: încărcător automat tip portic + transportor 4 metri + mașină orizontală germană de curățare a prafului + cuptor cu lămpi cu infraroșu + transportor frontal cu lipici curat + PUR + dispozitiv de bord de translație de 4 metri + dispozitiv de bord de rotație de 180 ° + dispozitiv de transport de unire a translației de 3 metri + mașină de presare cu viteză rapidă de 3 metri + descărcare automată tip portal
Dispozitivul de antrenare a axei X și a axei Y Franța servo moto: 1.5KW
Transportor de alimentare
Glisiera de traducere este glisiera liniară, cureaua sincronă cu cuplu mare este marca chineză, elementele pneumatice sunt Taiwan Airtac, ecranul tactil este Schneider din Franța, cu dispozitiv lateral de locație, rola transportor de alimentare este rolă de oțel pentru banc de tragere cu capac din cauciuc, rola transportor se poate regla și înclina.
Putere de aspirare: generator de vid de patru bucăți într-un încărcător automat, fiecare generator de vid poate controla 4 până la 8 bucăți de aspirator, puterea maximă de aspirație este de 20 kg.
Dimensiunea transportorului de alimentare la sol: 3000x1120mm, Greutate maximă de lucru: 3 T
Auto Unloader folosește gheara.
● Perii orizontale cu tehnologie germană pentru a curăța placa, placa și peria dintr-un unghi de 90 de grade, Lipirea PVC înalt lucios pe placa MDF, placa MDF trebuie să curețe foarte bine. Dacă are praf la suprafață, va rezulta portocale. Motor reductor: RV50, motor: 0,5 KW
● Peria curată pentru curea care este fabricată în limba germană.
Preîncălzire placă cu lămpi cu infraroșu, încălzire rapidă, economisi energie, temperatura de focalizare. Aici scopul de lucru este de a preveni eficient filmul de lipici generat atunci când placa rece și lipiciul de căldură este generată, reducerea eficientă a ondulației apei. Puteți alege lămpi cu infraroșu cu un singur grup sau lămpi cu grupuri duble atunci când vremea este diferită.
Tunel de încălzire: tunelul de încălzire utilizează aluminiu 40*40, lățimea fiecărui grup este de 500 mm, poate controla temperatura fiecărui tunel de încălzire din această structură.
Adopți rola de antrenare a motorului independent. Rola de antrenare, rola de lipici și inducția de lipici sunt prin motor independent și folosind rulment unidirecțional rotativ, rulant constant, acoperire uniformă, iar în procesul de întoarcere nu vor avea suport și dungi orizontale prin antrenare cu lanț.
240 mm, folosind material din cauciuc siliconic importat, rezistent la temperaturi înalte; rolă din oțel lipici, diametru 190 mm, rolă din oțel inoxidabil este rolă anilox, pe centimetru pătrat are 100 prismatice. Prin rolă din cauciuc siliconic cu 100 combinație de role anilox din oțel inoxidabil, două role au perete dublu straturi, respectiv, cantitatea de lipire poate fi controlată. poate controla în 30-50 de grame pe metru pătrat.
1510mm, dimensiunea rolului: 240x1350mm, lungimea rolei inferioare: 1300, rola de jos mai îngustă decât rola de suprafață este pentru a preveni viscoza rolei inferioare dacă două role intră în contact atunci când grosimea plăcii de presiune este de 1 mm.
Rola de lipici și rola de oțel de lipici sunt toate axe, Structura rolei este role de oțel fără sudură, grosimea peretelui interior unilateral este de 12 mm, grosimea peretelui exterior de bilă este de 16 mm, solidă și nedeformată (nu este nevoie să folosiți trei seturi de structură cu role, trei seturi de role este pentru a preveni deformarea cilindrului pentru o perioadă lungă de circulație a structurii termice). ulei de conducție, circulație a uleiului de conducție a căldurii pentru a asigura că temperatura rolului de lipici ajunge la punctul de topire a lipiciului în procesul de producție.
Rolul biliar dublu nu este instalat în tuburile de încălzire. Dacă cu tuburile de încălzire, vor exista mai multe probleme în procesul de întreținere în viitor.
Structura dublă a pistolului de lipici, care poate garanta cantitatea de alimentare cu lipici.
Dimensiunea rolei |
Ø190x1350mm |
Motor |
1,5 kW |
Sistem de lipici |
55 galoane |
Tip de întindere cu lipici |
Acoperire cu role |
Notă: Deoarece lipiciul PUR are nevoie de un mediu de înaltă calitate, de asemenea, temperatura are nevoie de mare și atelierul are nevoie de o temperatură curată și constantă, de asemenea, sugerăm clientului să facă un aer condiționat pentru mașina de împrăștiat clei. Și mașina de împrăștiat clei trebuie să aibă ușa pentru a o acoperi, astfel încât să-l poată menține curat și temperatura. Este mai bine să faceți o casă de aer condiționat pentru mașina de clei.
Cele mai bune condiții de atelier: Temperatura: 20 grade, Umiditate: 60%
Motor de 0,25 kW, reductor RV1:16, curele de transmisie care se proiectează între rolele transportoare, controlul comutatorului de deplasare, funcția de așteptare, suportul cilindrului, margine cu bloc.
Control servomotor, putere 2 kw, 33 V 11 A, 2000 u/min, unghi de rotație de 180 de grade, poate fi oprit oricând.
Presiunea de vid, fiecare generator controlează două ventuze coloane, fiecare adsorbție a unei cupe de vid este de 4 kg. Prin punct fix ca centru, ca element de andocare lateral, controlul eficient al uniformității pentru a asigura calitatea.
Platforma de transmisie, echipata cu aliniere cobordism
Mașină de presare rapidă
Dimensiunea suprafeței de lucru: 3000 * 1250 mm, program de presare: 0-120 - mm, strat de lucru: 1, număr de cilindri: 2, diametrul cilindrului: Φ100 mm
Principiul de funcționare, controlul comutatorului de deplasare, viteza de închidere: 40 mm/s, calea deschisă a clemei: electric, timpul de închidere ajustat de procesul de producție. Rata normală de lucru este de 2-3 buc/min.
Cadrul mesei de hrănire este fabricat din aluminiu de tip greu 50 x100, rola de alimentare este realizată din tub de oțel de bună calitate, stabil de alimentare, lungimea rolei este de 1350 mm, folosind cureaua de tip '8' pentru a alimenta, stabil de alimentare, agitare, reductor RV63, motor: 0,75 KW. Convertor. Rola transportoare este aranjată pentru linie oblică, placa în alimentare depinde întotdeauna de bloc, pentru a vă asigura că placa este pe o linie dreaptă, reduce în mod eficient migrarea și risipa în procesul de transfer al foii.
0-120 mm
1220 mm
1800-3000 mm
0-3 buc/min
65kw
12000 kg
16000 x 2200 x 2800 mm
Este echipamentul electric cu funcții de control al temperaturii de încălzire, funcție de presiune, transport de fluid și acoperire de extrudare în integrarea mecanică.
Adezivul solid topit la cald din găleata de plastic se încălzește rapid la lichid, adunat în partea de jos a plăcii de presiune, când temperatura de funcționare ajunge la temperatura de utilizare, pompa cu angrenaj de antrenare va roti pornirea motorului, adezivul topitor la cald în pompa de aspirație, în același timp, va fi presurizat în diviziuni (placă de cauciuc pentru drum), și apoi curge prin filtrul, izolația finală a pistolului, izolația finală. gura, adeziv pulverizat, faceți acoperirea adezivului topit la cald. Sub controlul precis al convertorului de frecvență, stabilitatea vitezei motorului și urmărirea rapidă, face ca cantitatea de adeziv să fie uniformă și stabilă, potrivită în special pentru aplicațiile de acoperire cantitativă.
Sistem de adeziv PUR. Adezivul PUR este un adeziv de protecție a mediului, se lipește mai bine, o cantitate mai mică, această structură poate controla bine cantitatea de lipici.
Mașină de încălzire cu temperatură a uleiului, 18KW, mașina de încălzire a uleiului poate menține rola de lipici la temperatură ridicată și constantă, ulei încălzit direct importat în rola de lipici și rola de oțel de lipici. În viitor, reparații și întreținere, au nevoie doar de înlocuirea tubului de încălzire, nu este nevoie să disecați mașina de acoperire.
Motor: De la marca internă chinezească
Marca pneumatică: Taiwan AIRTAC
Marca electrică: marca Franța, Schneider
Marca invertorului: marca Franței, Schneider
Sistem de control servo pentru linia de producție: Schneider
Sistem automat de materiale sus-jos: Siemens
