| Määrä: | |
|---|---|
Varusteiden nimi, malli ja määrä:
Määrä |
Nimi |
Malli |
Määrä |
1 |
Automaattinen latauslaite |
Portaali (rautatielinjalla) |
2 |
2 |
Pölypuhdas kone |
Vaakasuora sivellin |
1 |
3 |
Uuni |
1M |
|
4 |
PUR-liiman levityskone |
PUR1350 |
1 |
5 |
Käännöstaulu laite |
1 |
|
6 |
180° kääntölevylaite |
1 |
|
7 |
Käännösliitos kuljetinlaitteeseen |
1 |
|
8 |
Nopea puristuskone |
1 |
|
9 |
Kuljetin |
Itsenäinen säädettävä taajuussäätönopeus |
15 |

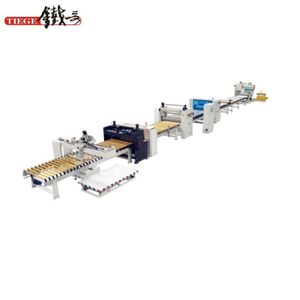

Laite: pukkityyppinen automaattinen kuormauslaite + kuljetin 4 metriä + saksalainen vaakasuora pölynpuhdistuskone + infrapunalamput uuni + etuosan puhdas liiman kiertokuljetin + PUR + 4 metrin käännöslevylaite + 180° kääntölevylaite + 3 metrin käännösliitos kuljetinlaite + 3 metrin nopea puristuskone + automaattinen portaalityyppinen purkulaite
X-akselin ja Y-akselin ajolaite Ranskan servo-moto: 1,5KW
Syöttökuljetin
Käännösliukukäytävä on lineaarinen liukukäytävä, korkean vääntömomentin synkroninen hihna on kiinalainen tuotemerkki, pneumaattiset elementit on Taiwan Airtac, kosketusnäyttö on ranskalainen Schneider, sijaintisivulaitteella, syöttökuljettimen rulla on vetopenkkiteräsrulla kumipäällysteellä, kuljetinrullaa voidaan säätää ja kallistaa.
Imuteho: neljä osaa tyhjiögeneraattoria yhdessä automaattilataimessa, jokainen alipainegeneraattori voi ohjata 4-8 kappaletta tyhjiöimuria, max.imuteho on 20 kg.
Maasyöttökuljettimen koko: 3000x1120mm, Max.työpaino: 3 T
Auto Unloader käyttää kynsiä.
● Vaakasuorat harjat saksalaisella tekniikalla levyn, levyn ja harjan puhdistamiseen 90 asteen kulmasta, Kiiltävän PVC:n kiinnittäminen MDF-levylle, MDF-levyn tulee puhdistua hyvin. Jos pinnalla on pölyä, seurauksena on oransseja. Alennusmoottori: RV50, moottori: 0,5 kW
● Puhdas hihnaharja, joka on valmistettu saksaksi.
Esilämmityslevy infrapunalampuilla, lämmittää nopeasti, säästää virtaa, tarkennuslämpötila. Tässä työn tarkoituksena on tehokkaasti estää kylmälevyn ja lämpöliiman syntymistä liimakalvoa, vähentää tehokkaasti veden aaltoilua. Voit valita yhden ryhmän infrapunalamput tai kaksiryhmälamput eri sääolosuhteissa.
Lämmitystunneli: Lämmitystunneli käyttää alumiinia 40 * 40, kunkin ryhmän leveys on 500 mm, se voi ohjata kunkin lämmitystunnelin lämpötilaa tässä rakenteessa.
Ota käyttöön itsenäinen moottorin käyttötela. Ajotela, liimarulla ja liima-induktio ovat itsenäisellä moottorilla, ja niissä käytetään yksisuuntaista pyörivää, tasaista laakerointia, tasaista pinnoitetta, eikä käännettäessä ole teline- ja vaakasuoria raitoja ketjukäytöllä.
240 mm, tuodulla silikonikumimateriaalilla, korkeita lämpötiloja kestävä; Liimateräsrulla, halkaisija 190 mm, ruostumaton teräsrulla on anilox-tela, neliösenttimetriä kohti on 100 prismaa. Silikonikumitelalla, jossa on 100 ruostumatonta terästä olevaa anilox-rullaa, on kaksikerroksinen rullayhdistelmä, kaksi seinää olevaa telaa. voi tehokkaasti hallita liiman määrää, se voi hallita 30-50 grammaa neliömetriä kohti.
1510mm, rullan koko: 240x1350mm, pohjatelan pituus: 1300, Pintatelaa kapeampi pohjatela estää pohjatelan viskoosia, jos kaksi telaa koskettavat, kun painelevyn paksuus on 1 mm.
Liimatela ja liimateräsrulla ovat kaikki akselit, telan rakenne on saumaton kaksisappiterä, sisäseinämän paksuus on 12 mm, ulompi sappiseinämän paksuus 16 mm, kiinteä ja muodonmuutos (ei tarvitse käyttää kolmea rullarakennetta, kolme telasarjaa on estää liimarullan muodonmuutos pitkään aikaan). lämpöä johtava öljy, lämmönjohtava öljykierto varmistaakseen, että liimatelan lämpötila saavuttaa liiman sulamispisteen tuotantoprosessissa.
Lämmitysputkiin ei ole asennettu kaksoisappirullaa. Lämmitysputkien kanssa tulee jatkossa enemmän ongelmia huoltoprosessissa.
Kaksinkertainen liimapistoolirakenne, joka voi taata liiman toimitusmäärän.
Rullan koko |
Ø190x1350mm |
Moottori |
1,5 kW |
Liimajärjestelmä |
55 gallonaa |
Liiman levitystyyppi |
Rullapinnoite |
Huomautus: Koska PUR-liima tarvitsee korkealaatuista ympäristöä, myös korkean lämpötilan ja työpajan puhtaan ja tasaisen lämpötilan, suosittelemme myös, että asiakas valmistaa ilmastoinnin liimanlevityskoneelle. Ja liimanlevityskoneessa on oltava ovi, joka peittää sen, jotta se pysyy puhtaana ja lämpötilassa. On parempi tehdä ilmastointitalo liimakonetta varten.
Työpajan paras kunto: Lämpötila: 20 astetta, Kosteus: 60 %
0,25 kW:n moottori, RV1:16 vähennysventtiili, kuljetinrullien väliin ulkonevat käyttöhihnat, ajokytkimen ohjaus, odotustoiminto, sylinterin tuki, reuna lohkolta.
Servomoottorin ohjaus, teho 2 kw, 33v 11A, 2000 u / min, 180 asteen kiertokulma, voidaan pysäyttää milloin tahansa.
Tyhjiöpaine, jokainen generaattori ohjaa kahta pylväs-imukuppia, kummankin tyhjiökupin adsorptio on 4 kg. Kiinteän pisteen avulla keskipisteenä, sivulinjan telakointina, tasaisuuden tehokas valvonta laadun varmistamiseksi.
Lähetysalusta, varustettu cobordism-linjauksella
Nopea puristuskone
Työpinnan koko: 3000 * 1250 mm, puristusaikataulu: 0-120 - mm, työkerros: 1, sylinterien lukumäärä: 2, sylinterin halkaisija: Φ100 mm
Toimintaperiaate, matkakytkimen ohjaus, sulkemisnopeus: 40 mm/s, puristin auki: sähkö, sulkemisaika säädettävissä tuotantoprosessin mukaan. Normaali työnopeus on 2-3 kpl/min
Ruokintapöydän runko on valmistettu raskaasta alumiinista 50 x 100, syöttötela on valmistettu laadukkaasta teräsputkesta, syöttötalla, rullan pituus on 1350 mm, 8-tyypin hihnalla syötetään, syöttötallista, ravistelurullaa, RV63 alennusventtiiliä, moottoria: 0,75 kW:n ryhmiä ohjataan jatkuvasti. erikseen taajuusmuuttaja.Kuljetinrulla on järjestetty vinoon linjaan,syötössä oleva lauta riippuu aina lohkosta varmistaaksesi, että levy on suorassa, vähentää tehokkaasti siirtymistä ja tuhlausta arkinsiirtoprosessissa.
0-120mm
1220 mm
1800-3000mm
0-3 kpl/min
65kw
12000kg
16000x2200x2800mm
Se on sähkölaite, jossa on lämmityslämpötilan säätö, painetoiminto, nesteen siirto ja ekstruusiopinnoitus mekaanisen integroinnin yhteydessä.
Muovisäiliössä oleva kiinteä kuumasulateliima kuumenee nopeasti nesteeksi, kerääntyy painelevyn pohjalle, kun käyttölämpötila saavutetaan käyttölämpötilaan, vetopyöräpumppu pyörittää moottorin käynnistystä, kuumasulateliimaa imupumppuun, paineistetaan samalla osioihin (kumitielevy) ja sitten virtaa sulatusputken läpi, suodatinyksiköstä, suu, ruiskuliima, kuumasulateliiman pinnoitus. Taajuusmuuttajan tarkan ohjauksen alaisena, moottorin nopeuden vakauden ja nopean seurannan alaisena tekee liiman määrästä tasaisen ja stabiilin, erityisen sopivan kvantitatiivisiin pinnoitussovelluksiin.
PUR-liimajärjestelmä.PUR-liima on ympäristönsuojeluliima, tarttuu paremmin, vähemmän, tämä rakenne voi hallita liiman määrää hyvin.
Lämmitys Öljyn lämpötilakone, 18KW, Öljynlämmityskone voi pitää lämpötilan liimarullan korkeassa ja tasaisessa lämpötilassa, Öljy lämmitetty suoraan tuodaan liimatelaan ja liimateräsrullaan. Tulevaisuudessa korjauksessa ja huollossa tarvitaan vain lämmitysputken vaihto, ei tarvitse leikata päällystyskonetta. Tuontiasento - liimakoneella, liimakone ei vaikuta pyörivään liitokseen.
Moottori: Kiinan kotimaisesta tuotemerkistä
Pneumaattinen merkki: Taiwan AIRTAC
Sähkömerkki: Ranskalainen merkki, Schneider
Invertterin merkki: Ranskan merkki, Schneider
Servo-ohjausjärjestelmä tuotantolinjalle: Schneider
Automaattinen ylös-alas materiaalijärjestelmä: Siemens
