| Hoeveelheid: | |
|---|---|
Die naam, model en hoeveelheid toerusting:
Nommer |
Naam |
Model |
Hoeveelheid |
1 |
Outomatiese laai toestel |
Portaal (met spoorlyn) |
2 |
2 |
Stof skoon masjien |
Horisontale kwas |
1 |
3 |
Oond |
1M |
|
4 |
PUR gom versprei masjien |
PUR1350 |
1 |
5 |
Vertaalbord toestel |
1 |
|
6 |
180°-omdraaibordtoestel |
1 |
|
7 |
Vertaling sluit aan by vervoertoestel |
1 |
|
8 |
Vinnige spoed persmasjien |
1 |
|
9 |

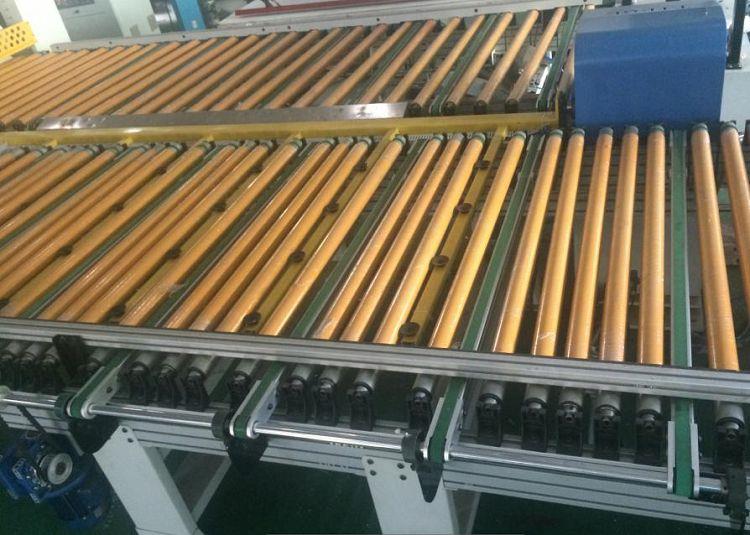

Vervoerband |
Onafhanklike veranderlike frekwensie beheer spoed |
15 |

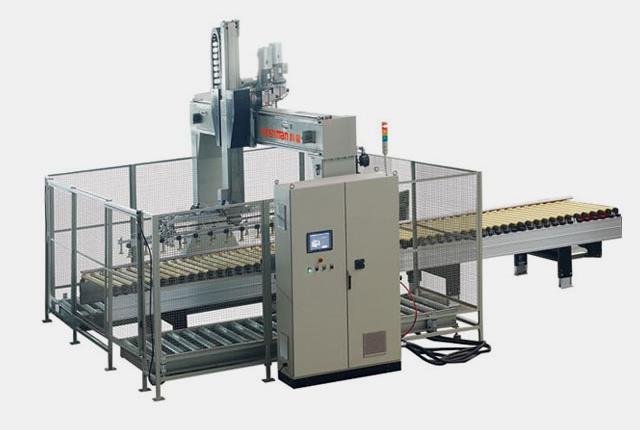

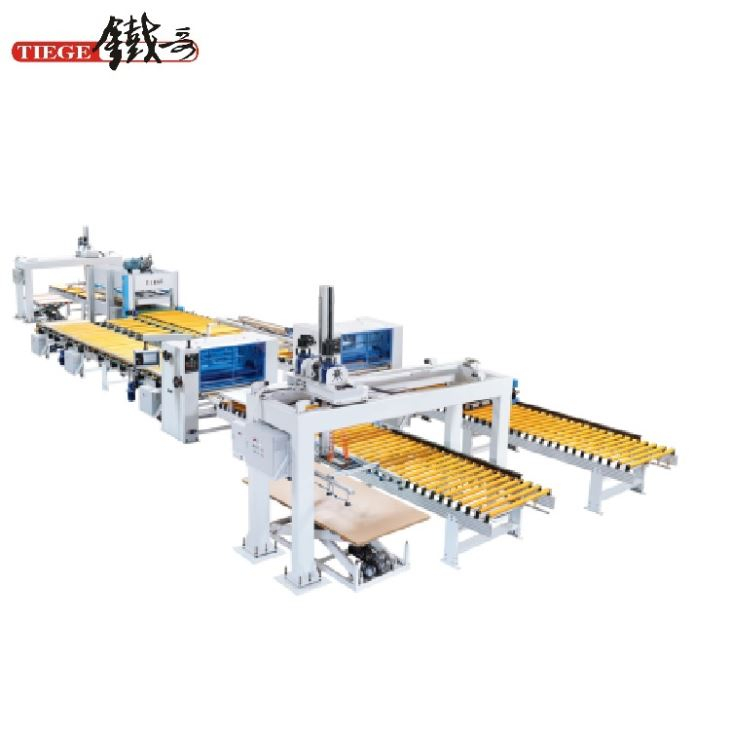

Toestel: portaaltipe outomatiese laaier+ vervoerband 4 meter+ Duitse horisontale stofskoonmaakmasjien+ infrarooi lampe oond + voorste skoon gom omset vervoerband+ PUR +4 meter vertaalbord toestel +180° omdraaibord toestel+ 3 meter translasie aansluit vervoerband toestel +3 meter vinnige spoed persmasjien + outo portaal tipe ontlaaier
X-as en Y-as dryf toestel Frankryk servo moto: 1.5KW
Invoer vervoerband
Vertaling glybaan is lineêre glybaan, hoë wringkrag sinchroniese band is China handelsmerk, pneumatiese elemente is Taiwan Airtac, Touchscreen is Frankryk Schneider, met ligging kant toestel, voer vervoer roller is trek bank staal roller met rubber deksel, die vervoer roller kan verstel en skuins.
Suigkrag: vier stukke vakuumgenerator in een outomatiese laaier, elke vakuumgenerator kan 4 tot 8 stukke vakuumsuier beheer, maksimum suigkrag is 20KG.
Grondvoer vervoerband grootte: 3000x1120 mm, Maksimum werk gewig: 3 T
Auto Unloader is gebruik die klou.
● Horisontale borsels met Duitse tegnologie om die bord, plaat en borsel van 'n hoek van 90 grade skoon te maak, Plak die hoë glans PVC op MDF bord, die MDF bord moet baie goed skoonmaak. As die stof op die oppervlak is, sal dit die lemoene veroorsaak.Vermindermotor:RV50,motor:0.5KW
● Die skoon gordelborsel wat in Duits gemaak word.

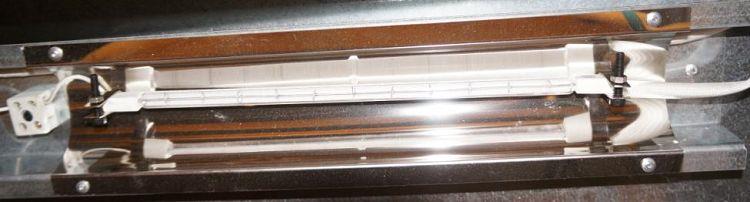

Voorverhit bord deur infrarooi lampe, verhit vinnig, spaar krag, fokus temperatuur.Hier werk doel is om effektief te verhoed dat die gom film gegenereer wanneer die koue plaat en die hitte gom, effektiewe vermindering van water rimpeling gegenereer. Jy kan die enkel groep infrarooi lampe of dubbel groepe lampe kies wanneer die verskillende weer.
Verhittingstonnel: Verhittingstonnel gebruik die aluminium 40 * 40, die breedte van elke groep is 500 mm, dit kan die temperatuur van elke verwarmingtonnel in hierdie struktuur beheer.
Neem 'n onafhanklike motoraandrywingrol aan. Aandryfrol, gomrol en gom-induksie is deur onafhanklike motor, en gebruik eenrigtinglaers wat roteer, loop bestendig, bedek uniform, en sal nie in die proses van draai rek en horisontale strepe deur kettingaandrywing hê nie.

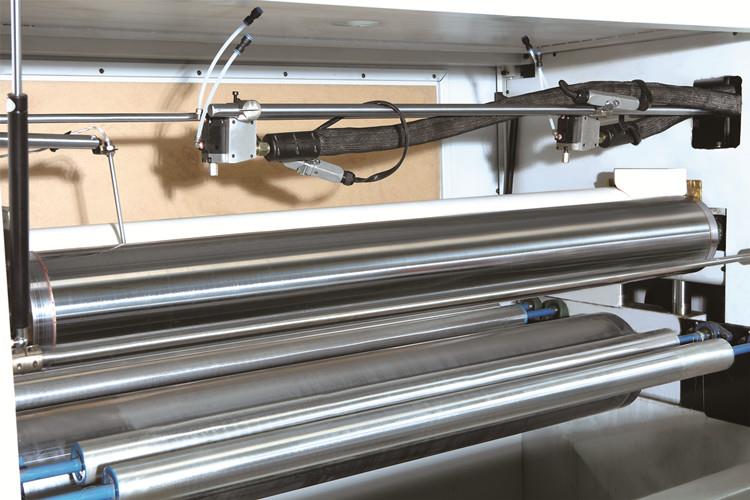

240 mm, gebruik ingevoerde silikoonrubber materiaal, hoë temperatuurbestand; Gomstaalroller, deursnee 190mm, vlekvrye staalrol is anilox roller, per vierkante sentimeter het 100 prismatika. Deur silikoonrubberroller met 100 vlekvrye staal anilox-rolkombinasie, twee roller het 'n effektiewe vorm van dubbellae en 'n effektiewe wand- en effektiewe rol. hoeveelheid gom, dit kan beheer word in 30-50 gram per vierkante meter.
1510 mm, roller grootte: 240x1350 mm, lengte van onderste roller: 1300, Smaller onderste roller as oppervlak roller is om onderste roller viscose te voorkom as twee rollers kontak wanneer druk bord se dikte binne 1 mm.
Gom roller en gom staal roller is almal as, Roller struktuur is dubbel-gal naatlose staal roller, binneste eensydige wand dikte is 12 mm, buitenste gal wand dikte is 16 mm, solied en nie-vervorming (nie nodig om drie stelle van roller struktuur te gebruik nie, drie stelle roller is om te verhoed dat gom gebruik vir 'n bilu struktuur is om 'n lang sirkulasie struktuur te maak). van hittegeleidingsolie, hittegeleidingsoliesirkulasie om te verseker dat die temperatuur van die gomrol tot die gomsmeltpunt bereik tydens die produksieproses.
Dubbele gal roller is nie geïnstalleer die verwarming buise. As met verwarming buise sal daar meer moeilikheid in die onderhoud proses in die toekoms.
Dubbele gomgeweerstruktuur, wat die hoeveelheid gomvoorraad kan waarborg.
Roller grootte |
Ø190x1350mm |
Motor |
1,5 KW |
Gom stelsel |
55 liter |
Gom versprei tipe |
Rolbedekking |
Let wel: Aangesien die PUR-gom die hoë kwaliteit omgewing benodig, ook die temperatuur moet hoog is en die werkswinkel moet skoon en konstante temperatuur benodig, stel ons ook voor dat die klant 'n lugversorging vir gomstrooimasjien maak. En die gomstrooimasjien moet die deur hê om dit te bedek sodat dit skoon en die temperatuur kan hou. Dit is beter om lugversorgingshuis vir gommasjien te maak.
Beste toestand van werkswinkel: Ttemperatuur: 20 grade, humiditeit: 60%
0.25KW motor, RV1:16 verkleiner, dryfbande wat tussen die vervoerbandrolle uitsteek, reisskakelaarbeheer, die funksie van wag, die silinderondersteuning, rand vir blok.
Servomotorbeheer, krag 2 kw, 33v 11A, 2000 u/min, 180 grade omdraaihoek, kan enige tyd gestop word.
Vakuum druk, elke kragopwekker beheer twee kolom suigkoppies, elke vakuum koppie adsorpsie is 4 kg. Deur vaste punt as die middel, as 'n kantlyn dok, die effektiewe beheer van eenvormigheid om die kwaliteit te verseker.

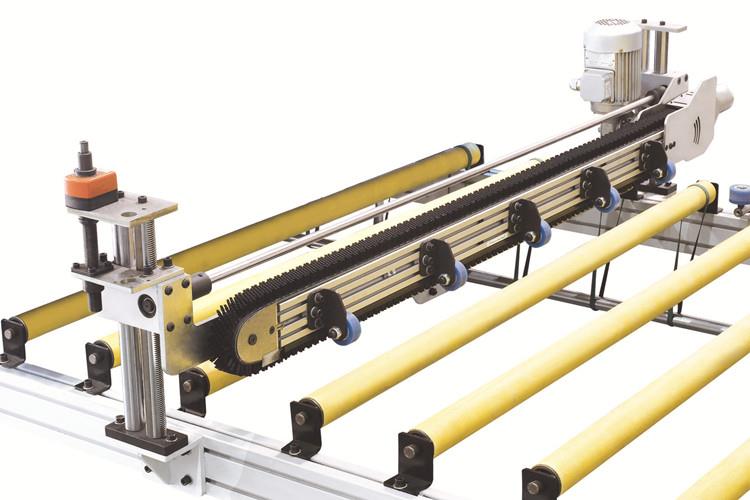

Transmissieplatform, toegerus met kobordisme-belyning
Vinnige spoed persmasjien
Werkoppervlakgrootte: 3000 * 1250 mm, drukskedule: 0-120 - mm, werklaag: 1, aantal silinders: 2, deursnee van silinder: Φ100 mm
Werksbeginsel, die reisskakelaarbeheer, sluitingspoed: 40 mm/s, oopklamp: elektries, sluitingstyd aangepas deur die produksieproses. Die normale werktempo is 2-3 stuks/min.

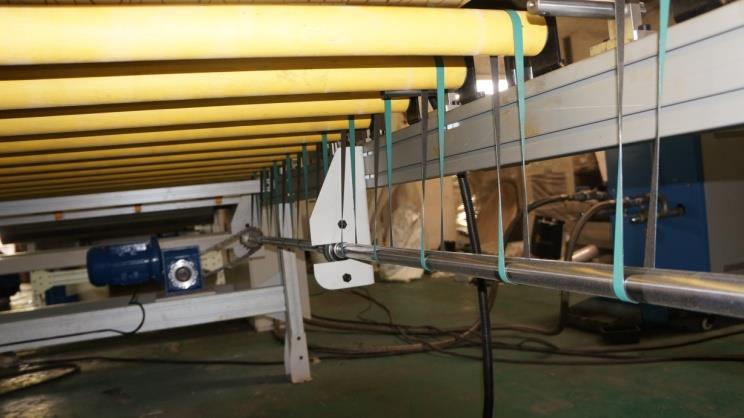

Voertafel raam is gemaak van swaar tipe aluminium 50 x100, voer roller is gemaak van goeie kwaliteit staal buis, voer stabiel, lengte van die roller is 1350mm, gebruik die '8' tipe band om te voer, voer stabiel, skud samller, RV63 verkleiner, motor: 0.75KW word deur rolbande gevoer. beheer deur afsonderlike frekwensie-omskakelaar. Vervoerbandrol is gereël vir skuinslyn, bord in die voer hang altyd van die blok af, om seker te maak die bord is op 'n reguit lyn, verminder effektief migrasie en vermorsing in veloordragproses.
0-120 mm
1220 mm
1800-3000 mm
0-3 stuks/min
65 kw
12 000 kg
16 000 x 2 200 x 2 800 mm

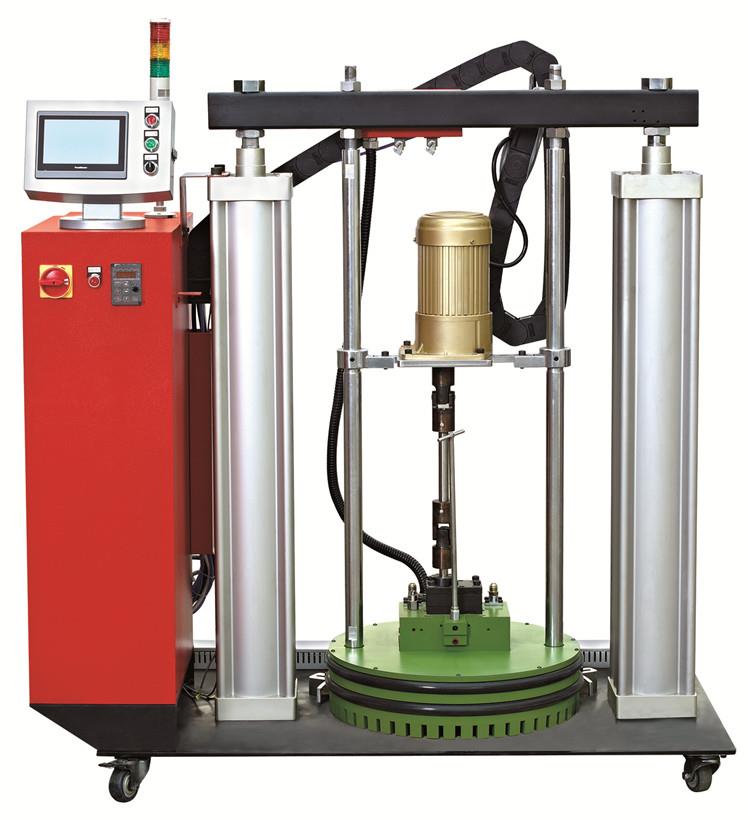

Dit is die elektriese toerusting met die funksies van verwarming temperatuur beheer, druk funksie, vloeistof vervoer en ekstrusie coating in die integrasie van meganiese.
Vaste warmsmeltkleefmiddel in die plastiekemmer verhit vinnig tot vloeistof, word in die onderkant van die drukplaat versamel, wanneer werkstemperatuur tot gebruikstemperatuur bereik word, sal die dryfratpomp die motor se aansit draai, warmsmeltkleefmiddel in die suigpomp, word terselfdertyd in afdelings (rubberpadplaat) onder druk geplaas en vloei dan deur die filtereenheid, die smeltpyp, en vloei dan deur die filtereenheid, die smeltpyp. mond, spuit gom, doen die laag van warm smelt gom. Onder die presiese beheer van frekwensie omsetter, motor spoed stabiliteit en spoor vinnig, maak die hoeveelheid gom uniform en stabiliteit, veral geskik vir die kwantitatiewe coating toepassings.
PUR-gomstelsel.PUR-gom is omgewingsbeskermende gom, plak beter, minder hoeveelheid, Hierdie struktuur kan die hoeveelheid gom goed beheer.

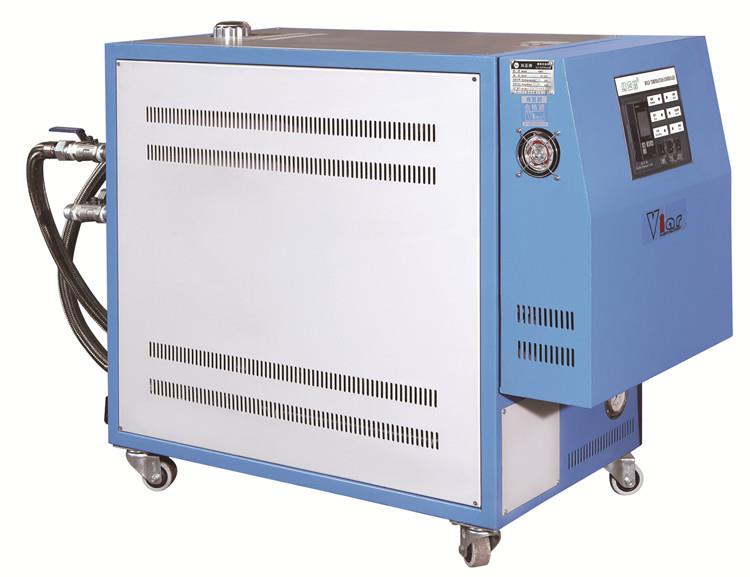

Verhitting Olie temperatuur masjien, 18KW, die olie verwarming masjien kan die temperatuur gom roller in 'n hoë en konstante temperatuur hou, Olie verhit direk ingevoer in die gom roller en gom staal roller.In die toekoms herstel en instandhouding, benodig net die vervanging van verwarming buis, nie nodig om die coating masjien te dissekteer. Invoer posisie - met die gom masjien, gom lus 'n invloed op die roterende olie masjien.
Motor: Van Chinese plaaslike handelsmerk
Pneumatiese handelsmerk: Taiwan AIRTAC
Elektriese handelsmerk: Frankryk handelsmerk, Schneider
Omskakelaar handelsmerk: Frankryk handelsmerk, Schneider
Servobeheerstelsel vir produksielyn: Schneider
Outomatiese op-af materiaal stelsel: Siemens
