●機台の変速機は5.5KWの変速機モーターで一体化されており、各部の速度比は減速機とスプロケットの比率で合わせて調整されています。
●コンベヤベースは角パスと鋼板を溶接して製作しています。構造がしっかりしている。ベースの表面レベルは研削フィールドによってバランスが取られ、機械全体の作業レベルが確保されます。
●搬送ローラは精密伸線継目無鋼管にゴムを被覆したもので、振れが少なく安定した搬送を実現し、製品表面の摩擦や凹凸がありません。
-ローラー本体の長さは1350mmで、搬送列は「8」字形の平ベルトによって駆動され、伝達が安定しており、振動が小さく、騒音がありません。
●搬送ローラーが斜めに配列されており、出力版が一直線になるまで搬送中は版が常にストップに寄りかかるため、版搬送工程の片寄りによる無駄の発生を効果的に低減します。
●除塵機はウール掃き丸ローラーを採用し除塵します。ブラシローラーの回転は、VF30F-5-6B14減速機と0.25kwモーターによって駆動されます。独立駆動し、直径100MMの除塵チューブに接続します。
●直径Φ190の天然ゴムをコーティングしたゴムローラー、ゴムローラー硬度は65度です。伝達方式はギア伝動を採用しています。上部ローラーはタービン昇降を採用し、昇降高さをデジタル表示できます。ゴムローラーは両端にフランジが付いたゴムローラーによって制御され、ゴム銅板は正確にカットされているため、作業中に接着剤が漏れることはありません。
●ゴム被覆スチールローラーは直径145のステンレスローラーです。
●1.5kwモーターを使用しローラーを独立駆動します。糊ローラーとステンレスローラーはワンウェイベアリングにより独立して回転します。回転が安定しており、のりが均一に塗布されます。回転中、チェーンによって駆動されるラックの水平線はありません。
●糊付けアプリケーターの内幅は1510mm、接着ゴムローラーと接着スチールローラーの有効作業幅は1350mm、底ローラーの有効作業幅は1300で、底ローラーは表面ローラーより狭く、材料の貼り付きを1mm以内に抑えています。圧力がかかると2つのローラーが接触し、底ローラーがくっつきます。
4.PVCホイスト500KGを備えたフィルム貼付機の4つのグループ。
-ラミネートローラーの1、2セット目は直径190の天然ゴムローラー、2セット目は保護フィルムの貼り付けに使用でき、3、4、5、6セット目は直径190の加熱ローラーです。
- 空気圧昇降、手動ポットホイールとポットロッド、表示スケール付き。
●ペーパーカッターを搭載しており、サーボモーターでカッターを回転させます。
●フィルム剥離装置はエアシャフトで、2.5kgの磁粉ブレーキを装備しており安定しています。
-PVC小型加熱ローラー、加熱ローラーは1kwの電気加熱で、リブ付きルースペーパー機能を備えています。
PVCホイスト
5.電気部品はシュナイダー製で、操作インターフェイスはタッチスクリーンです。
6.排出コンベア
最大搬送幅：1300mm、1100MM
最大搬送長さ：3000mm
作業高さ: 950mm
搬送速度：5～22m/min（周波数換算調整）
設備電力：0.75kw
●コンベヤラックは80*80角チューブを特注溶接してあり、強固で信頼性の高い構造です。
・搬送ローラは精密伸線継目無鋼管にゴムを被覆したもので、振れが少なく安定した搬送ができ、製品表面の摩擦や凹凸がありません。
-ローラー本体の長さは1350mmで、搬送列は「8」字形の平ベルトによって駆動され、伝達が安定しており、振動が小さく、騒音がありません。
-各グループの搬送列は、RV63-75 速度の Borel タービン ウォーム減速機、0.75kw モーター、および周波数変換速度によって駆動されます。各グループの速度は、プレート間の距離を効果的に制御するのに比例して増加します。
- 搬送ローラーは斜めに配列されており、排出プレートが一直線になるまで搬送プロセス中、プレートは常にストップに寄りかかっています。

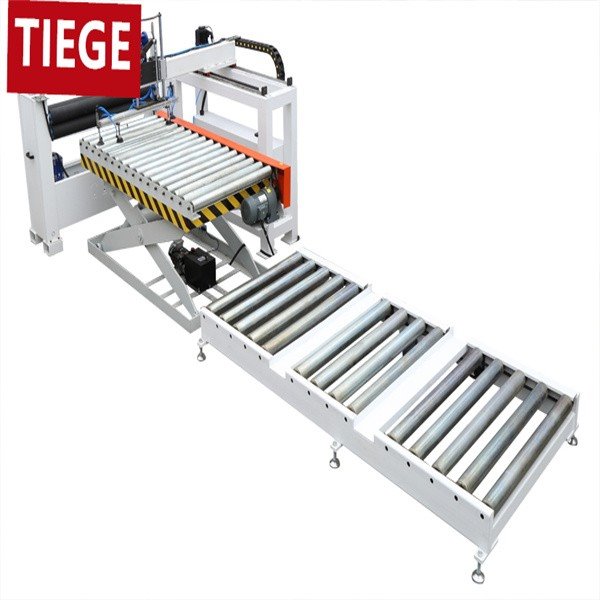

①ローラー付きリフトテーブル
- 最大高さ:2500mm
- 最小高さ:1400mm
- ストローク：1150mm
- サイズ：1150*2100mm
- モーター出力:2.2kw
- 作業重量:2TONS
プッシャー
