-Masinabaasi jõuülekannet ühendab 5,5KW ülekandemootor ning iga osa kiiruse suhe on sobitatud ja reguleeritud reduktori ja ketiratta suhtega.

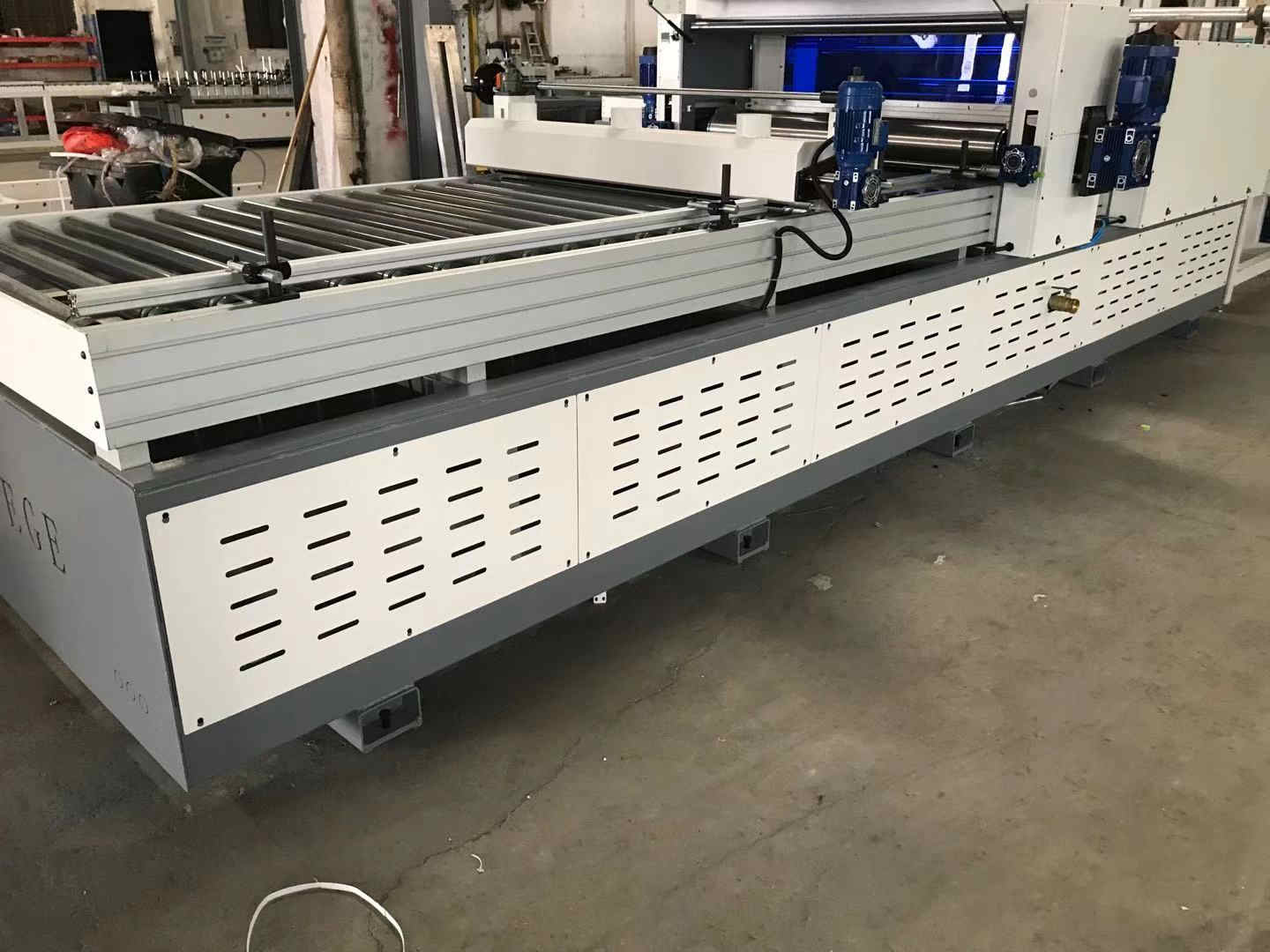

-Konveieri alus on spetsiaalselt keevitatud nelinurkse läbipääsu ja terasplaadiga. Struktuur on kindel. Aluse pinnataset tasakaalustab lihvimisväli, et tagada kogu masina töötase.
-Transpordirull on valmistatud täppistõmmatud õmblusteta terastorust, mis on kaetud kummiga, millel on väike väljavool, stabiilne transport, mis ei põhjusta hõõrdumist ega konarusi toote pinnal.
-Rulliku korpuse pikkus on 1350 mm ja ülekanderida juhib '8'-kujuline lame rihm, mis on ülekandelt stabiilne, väikese vibratsiooniga ja müravaba;
-Konveieri rullid on paigutatud kaldus ritta ja plaadid toetuvad transportimise ajal alati vastu peatust, kuni väljundplaadid on sirgel, vähendades tõhusalt plaatide transportimise protsessi nihkest tingitud jäätmete teket.

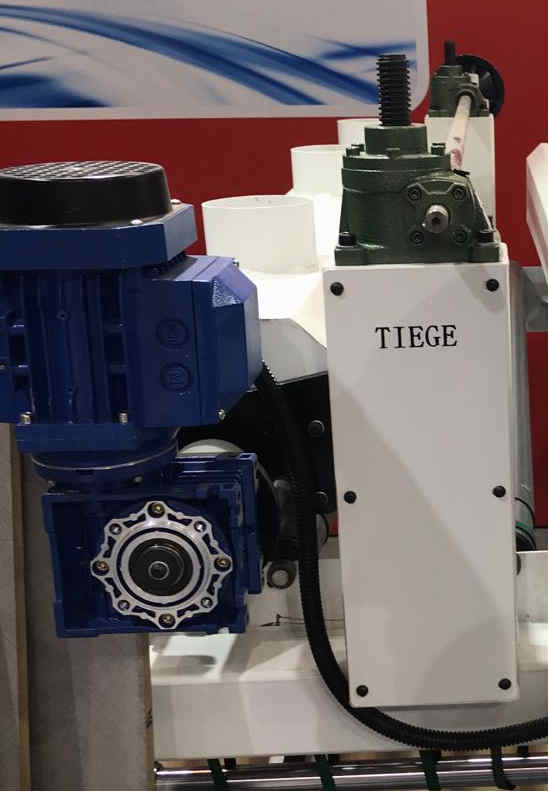

- Tolmueemaldusmasin kasutab tolmu eemaldamiseks villapühkimisrulli. Harjarulli pöörlemist veavad reduktor VF30F-5-6B14 ja 0,25kw mootor. Seda juhitakse iseseisvalt ja see on ühendatud 100 mm läbimõõduga tolmueemaldustoruga.

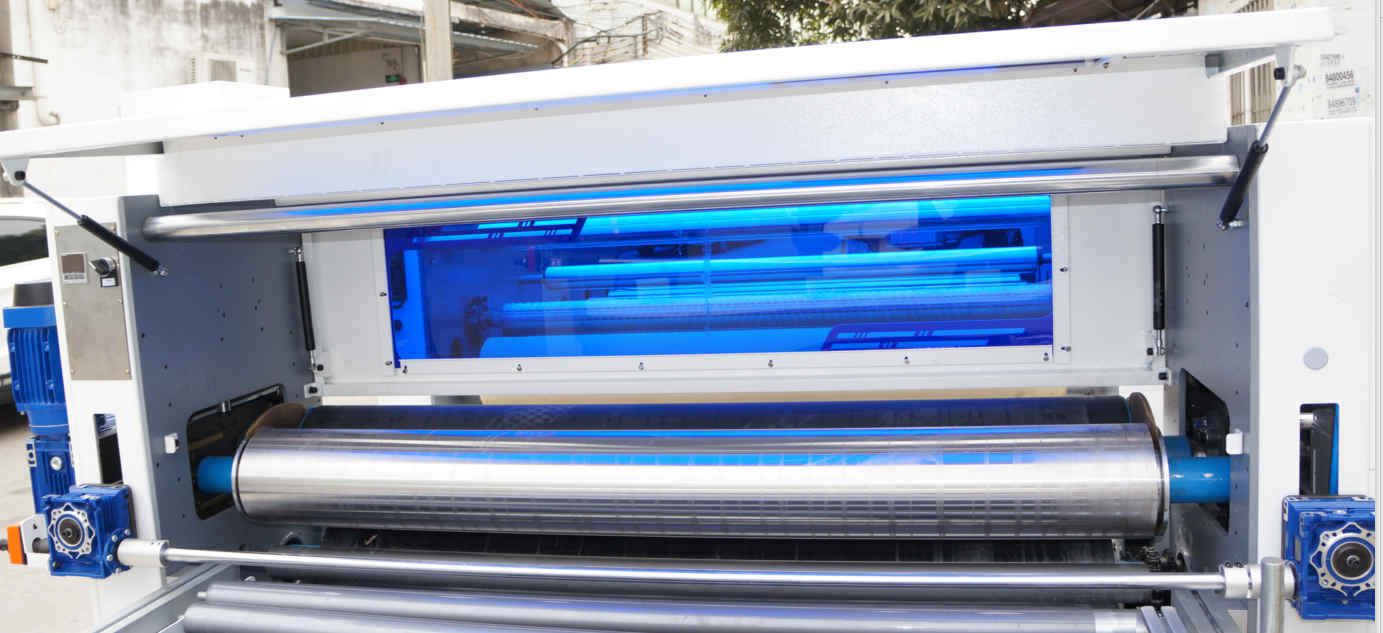

-Katmiskummist rull naturaalse kummi läbimõõduga Φ190, kummirulli kõvadus on 65 kraadi. Ülekandemeetod kasutab käigukasti; ülemine rull kasutab turbiini tõstmist ja tõstekõrgust saab digitaalselt kuvada. Kummirulli juhib kummirull, mille mõlemas otsas on äärikud ning kummist vaskplaat on täpselt lõigatud, et liim töötamisel ei lekiks.
-Kummiga kaetud terasrull on roostevabast terasest rull, mille läbimõõt on 145.
- 1,5 kW mootorit kasutatakse rulli iseseisvaks juhtimiseks. Liimirulli ja roostevabast terasest rullikut pöörlevad iseseisvalt ühesuunalised laagrid. Pöörlemine on stabiilne ja liim kantakse ühtlaselt peale. Pöörlemise ajal ei esine keti poolt juhitavaid riiuli horisontaalseid jooni;
-Liimiaplikaatori siselaius on 1510 mm, liimitud kummirulli ja liimitud terasrulli efektiivne töölaius on 1350 mm, põhjarulli efektiivne töölaius 1300 ja alumine rull on pinnarullist kitsam, et vältida materjalide kleepumist 1 mm piires.
4. Neli rühma kile kleepuv masin koos pvc tõstukiga 500KG.

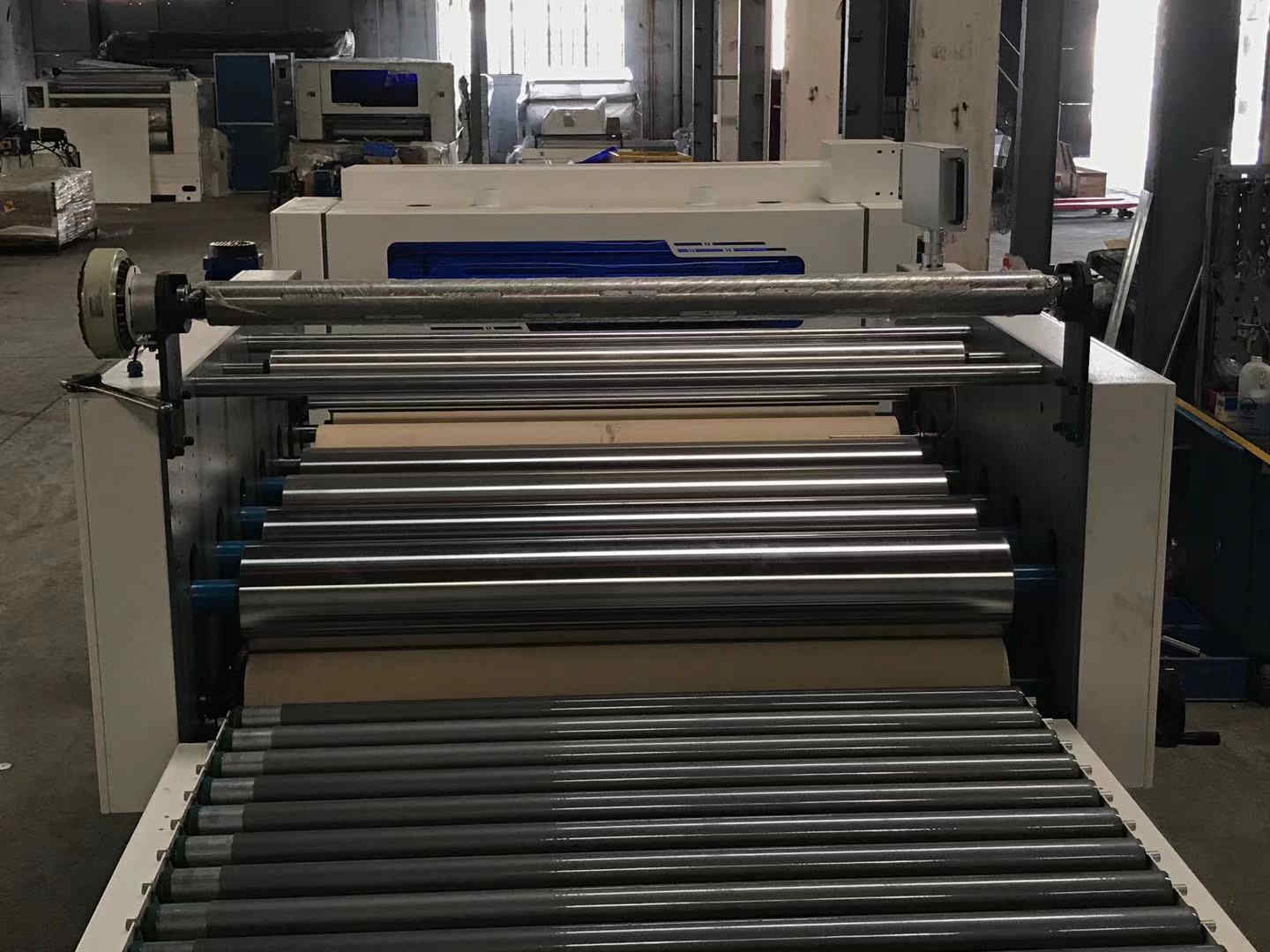

-Esimese ja teise lamineerimisrullikomplekti läbimõõt on 190 naturaalsest kummist rullikut, teise komplekti saab kasutada kaitsekilede kleepimiseks ning kolmas, neljas, viies ja kuues komplekt on kuumutusrullid läbimõõduga 190.
-Pneumaatiline tõste, käsitsi juhitav potiratas ja potivarras, näidiku skaalaga.
-Varustatud paberilõikuriga, servomootor pöörleb lõikurit.
-Kile vabastav seade on õhuvõll, mis on varustatud 2,5 kg magnetilise pulberpiduriga, mis on stabiilne.
-PVC väike kütterull, soojendusrull on 1kw elektriküte, ribilise lahtise paberi funktsiooniga.

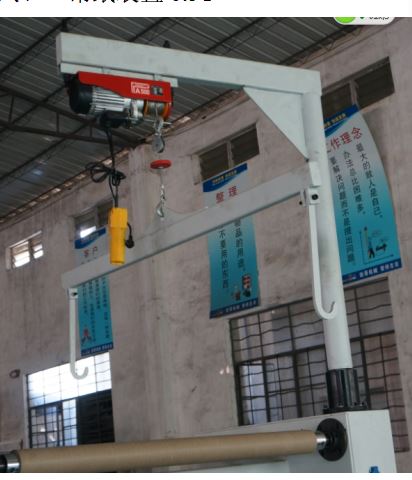

PVC tõstuk

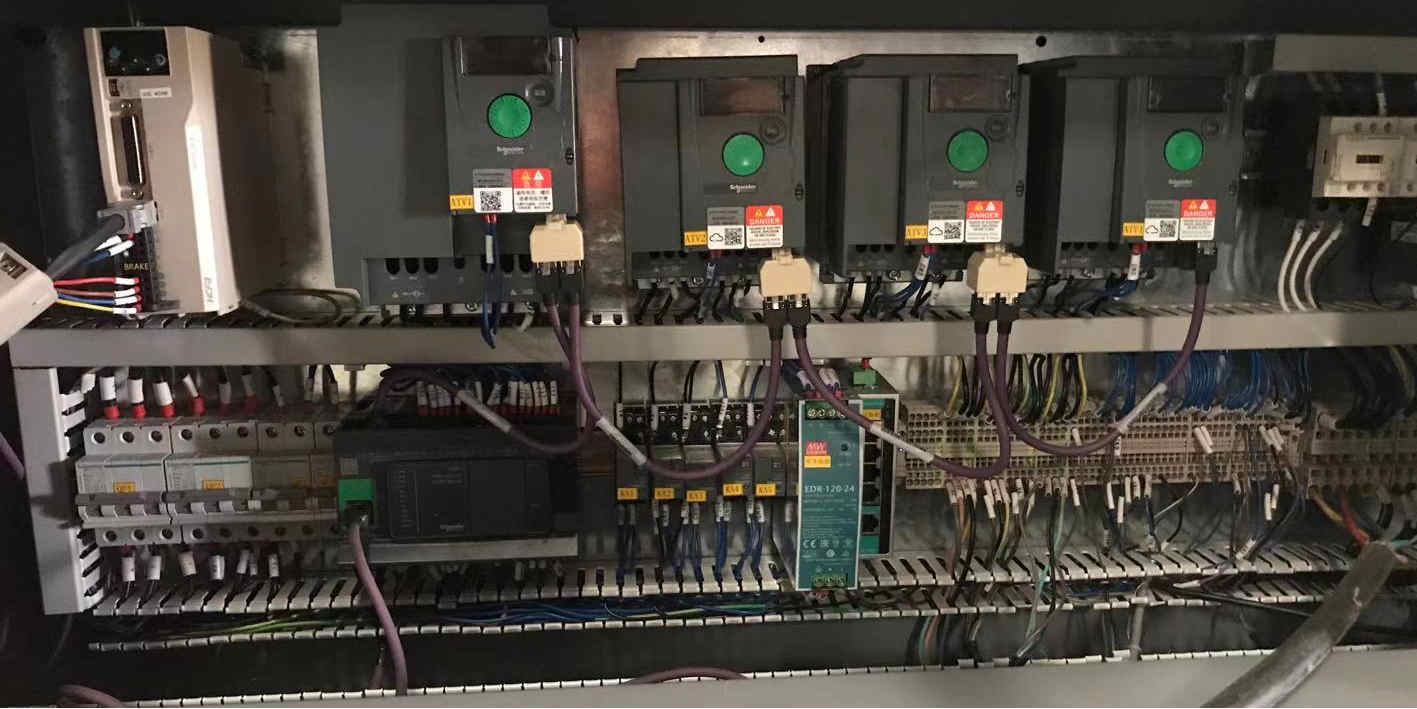

5. Elektrilised komponendid on Schneider ja tööliides on puuteekraan.

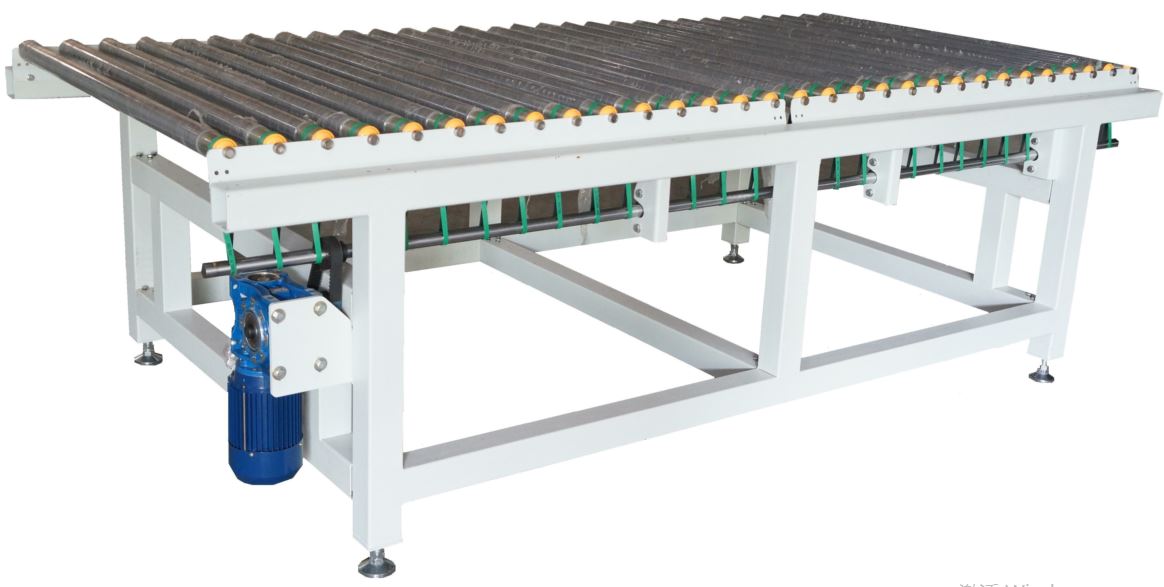

6.Tühjenduskonveier
Maksimaalne transpordilaius: 1300mm ja 1100mm
Maksimaalne transpordi pikkus: 3000mm
Töökõrgus: 950 mm
Transpordikiirus: 5-22 m/min (sageduse teisendamise reguleerimine)
Paigaldatud võimsus: 0,75kw
-Konveieri raam on spetsiaalselt keevitatud 80 * 80 ruudukujuliste torudega ning struktuur on kindel ja usaldusväärne.
-Transpordirull on valmistatud täppistõmmatud õmblusteta terastorust, mis on kaetud kummiga, millel on väike väljavool, stabiilne transport, mis ei põhjusta hõõrdumist ega konarusi toote pinnal;
-Rulliku korpuse pikkus on 1350 mm ja ülekanderida juhib '8'-kujuline lame rihm, mis on ülekandelt stabiilne, väikese vibratsiooniga ja müravaba;
-Iga transpordiridade rühma juhib RV63-75-kiirusega Boreli turbiini ussireduktor, 0,75 kW mootor ja sageduse muundamise kiirus; iga rühma kiirust suurendatakse proportsionaalselt, et tõhusalt kontrollida plaatide vahelist kaugust;
-Transpordirullid on paigutatud kaldus ritta ja plaadid toetuvad transportimise ajal alati vastu peatust, kuni väljundplaadid on sirgel.

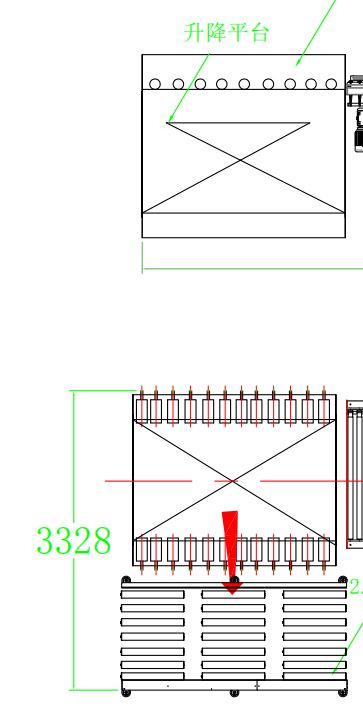

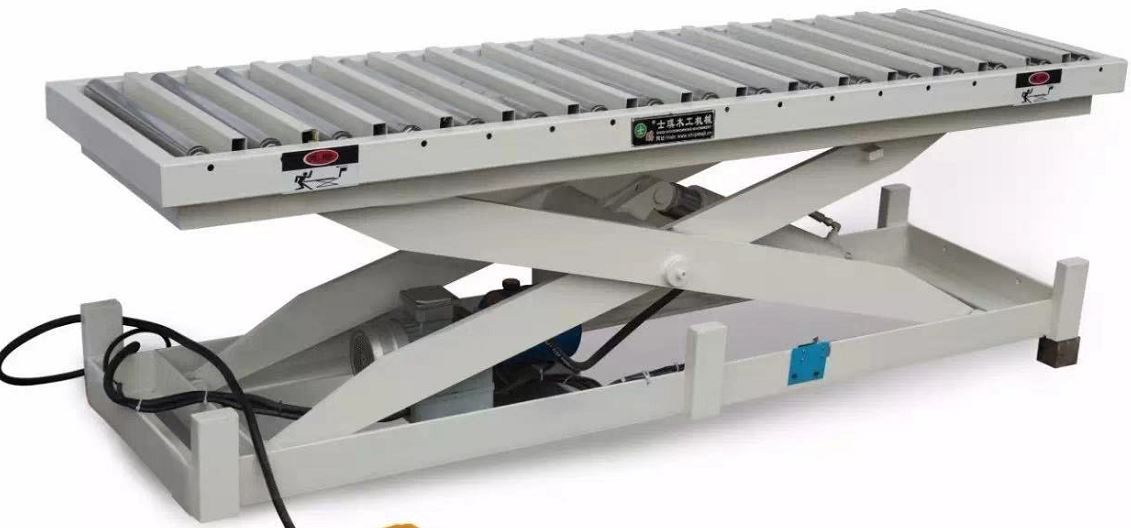

①tõstelaud rulliga
- Maksimaalne kõrgus: 2500 mm
- min, kõrgus: 1400 mm
- käik: 1150 mm
- suurus: 1150 * 2100 mm
- mootori võimsus: 2,2kw
- töökaal: 2 TONNI
Tõukur
